如何新增全木榫的连接件方案

添加时间：2021-04-16 15:33:33 浏览：

知识点掌握：

掌握如何新增全木榫的连接件方案。

文档说明：
根据我们实际情况的需要，如果我们需要新增全木榫的连接件方案（只有木榫不带三合一偏心件），我们可以在极速拼柜界面操作，本文档主要介绍这方面的操作，共10个操作步骤。

新增思路：

确定链接件方案：确定你需要新增全木榫的是哪种排布方向的连接件方案；
复制软件现有的连接件方案，然后再将五金替换成木榫即可。

例子说明：
我们需要新增一个【偏心-中间向两边-全榫】的连接件方案。

操作步骤如下：

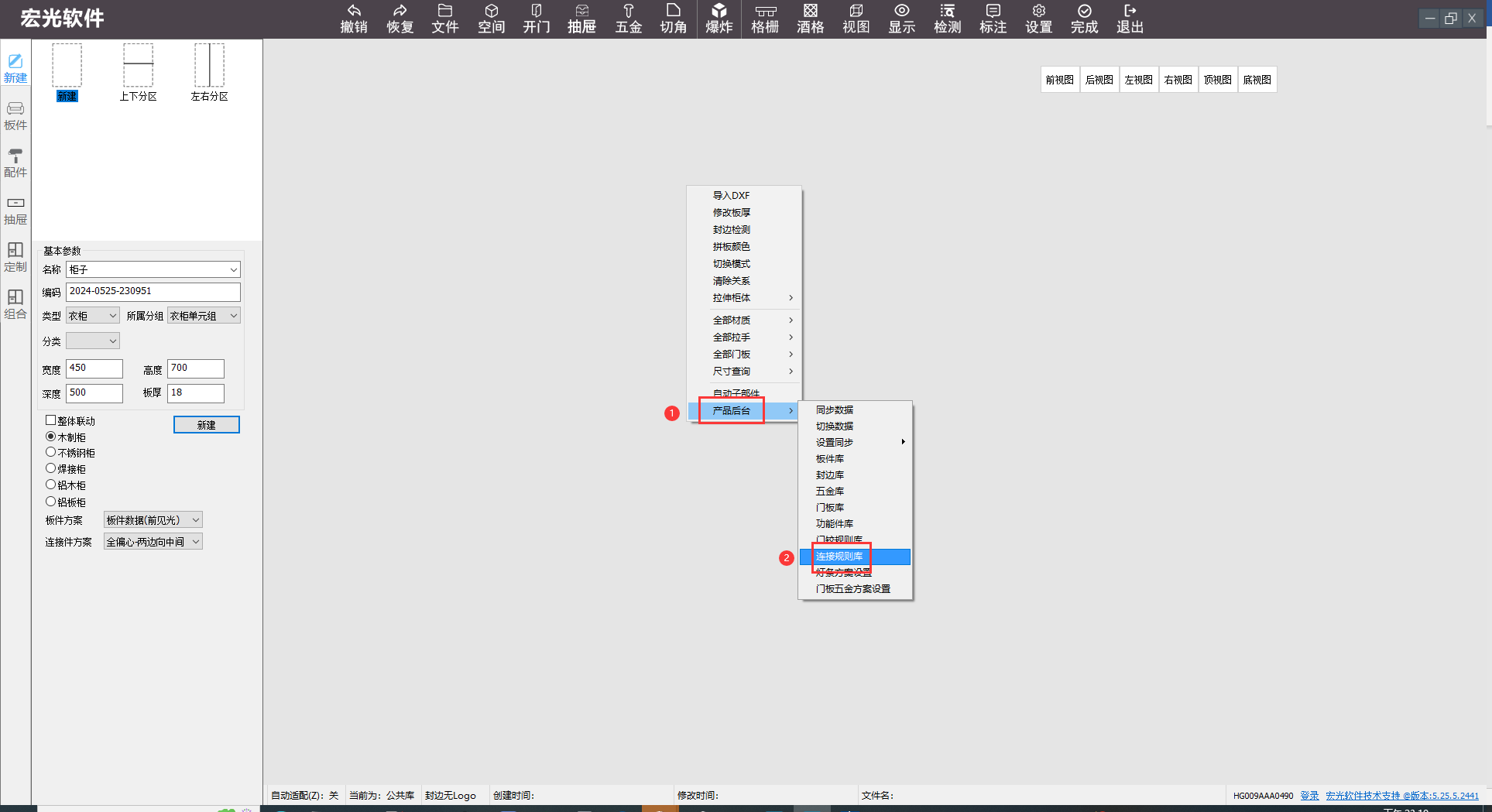

第1步：打开软件，进入到极速拼柜界面，鼠标右键点击【产品后台】--【连接件规则库】。如下图所示：

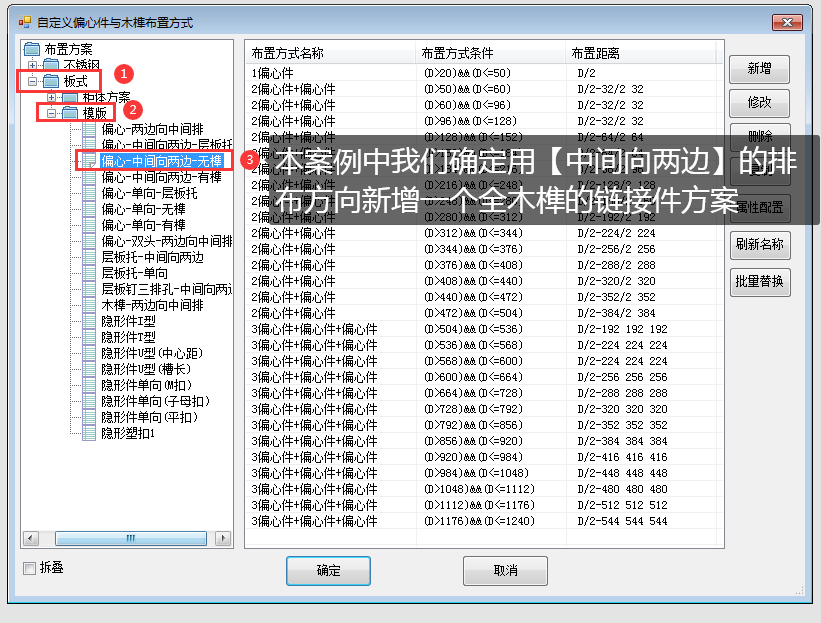

第2步：进入到【连接件规则库】之后，确定好我们需要的孔位排布方向的连接件方案，当前我们案例中确定使用【偏心-中间向两边-无榫】进行修改，则依次点击【板式】--【模板】找到这个连接件方案，如下图所示：

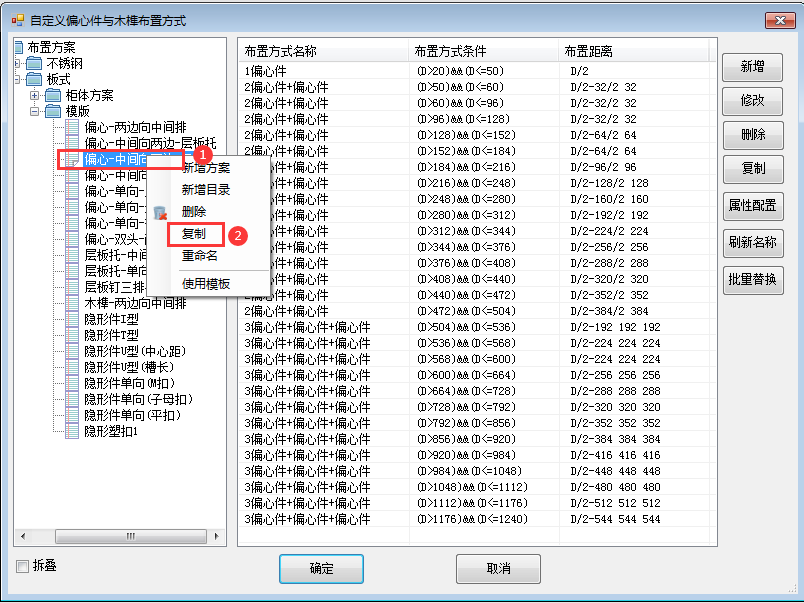

第3步：选中【偏心-中间向两边-无榫】，鼠标右键点击【复制】，如下图所示：

第4步：当我们复制【偏心-中间向两边-无榫】之后，软件就会自动在同目录下面多出一个【偏心-中间向两边-无榫复制】出来，如下图所示：

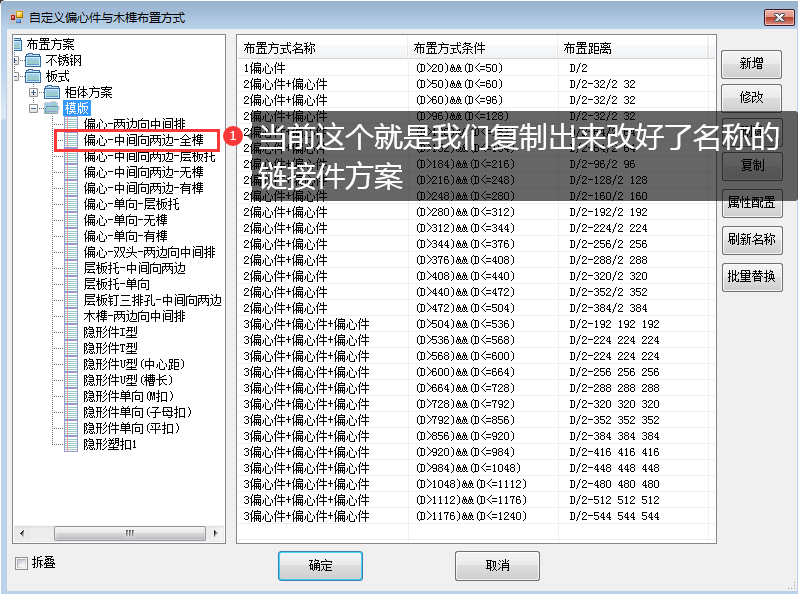

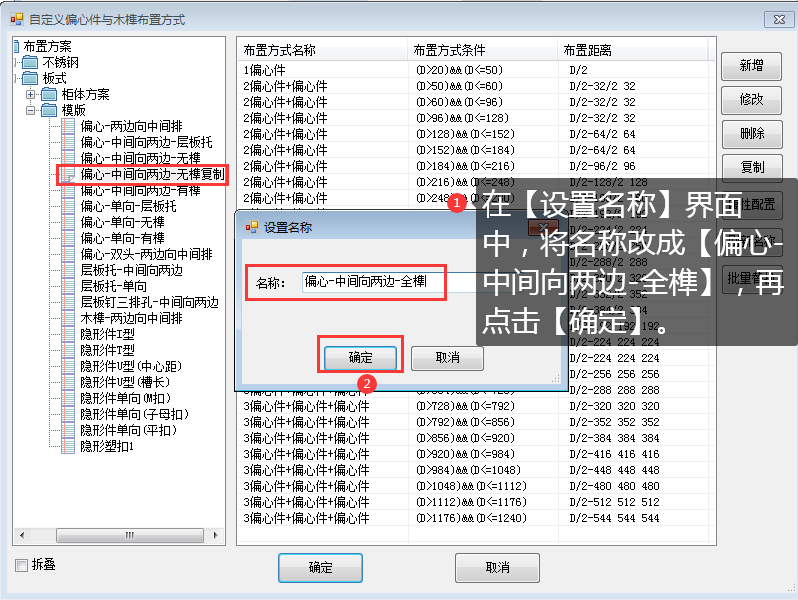

第5步：选中【偏心-中间向两边-无榫复制】，鼠标右键，点击【重命名】将名称改成【偏心-中间向两边-全榫】。如下图所示：

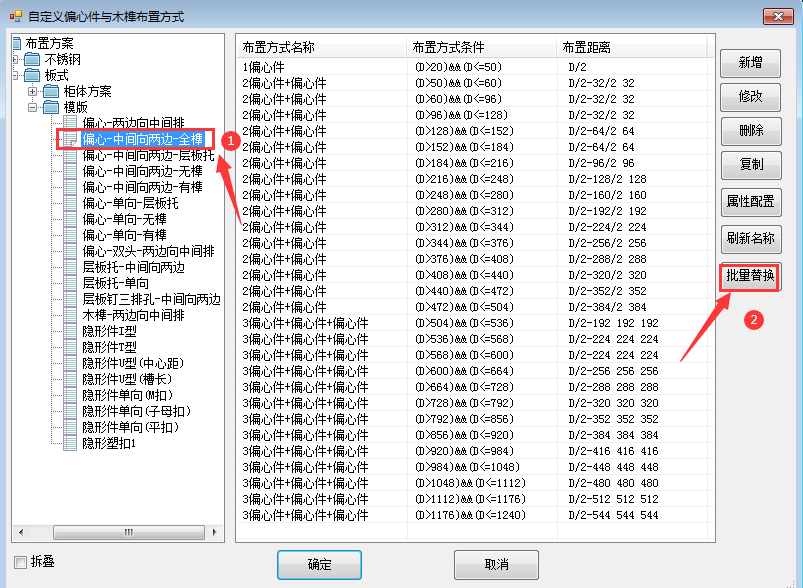

第6步：选中【偏心-中间向两边-全榫】，点击右侧【批量替换】，如下图所示：

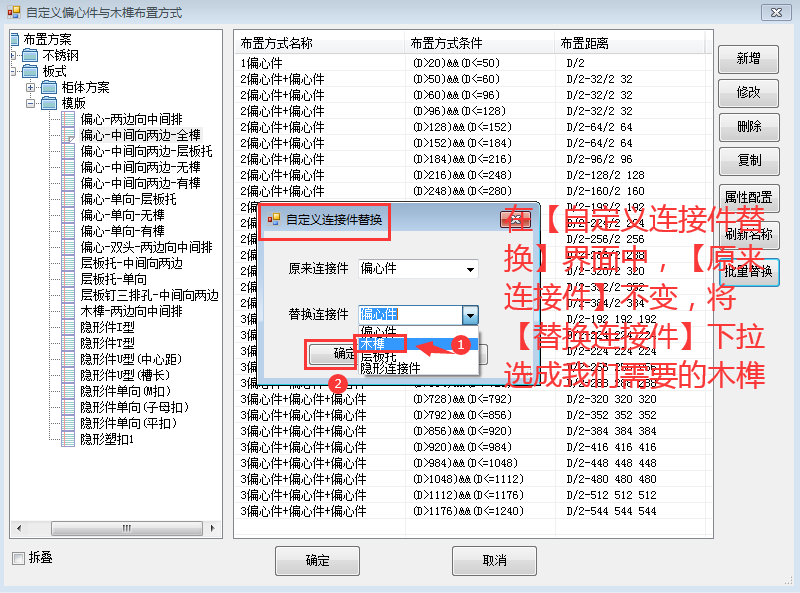

第7步：在【自定义连接件替换】界面中，【原来连接件】不变，【替换连接件】下拉改成我们需要的木榫，再点击【确定】。如下图所示：

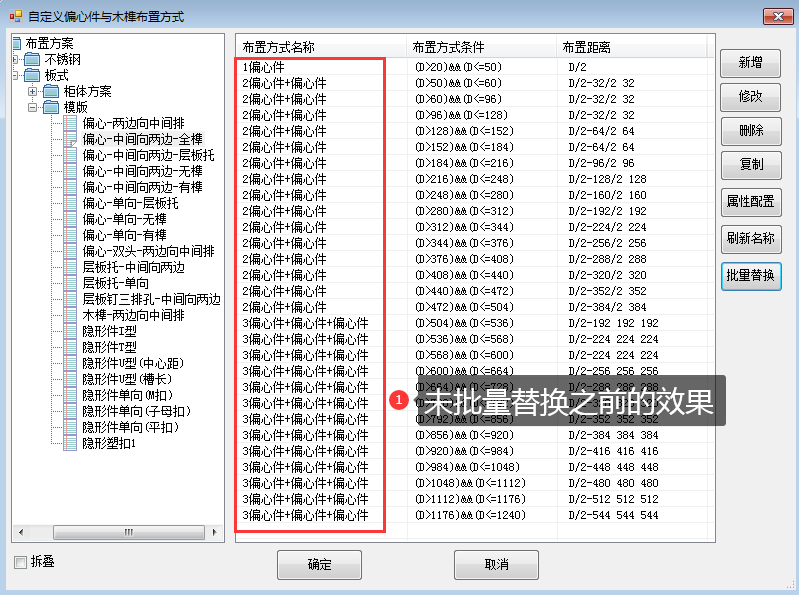

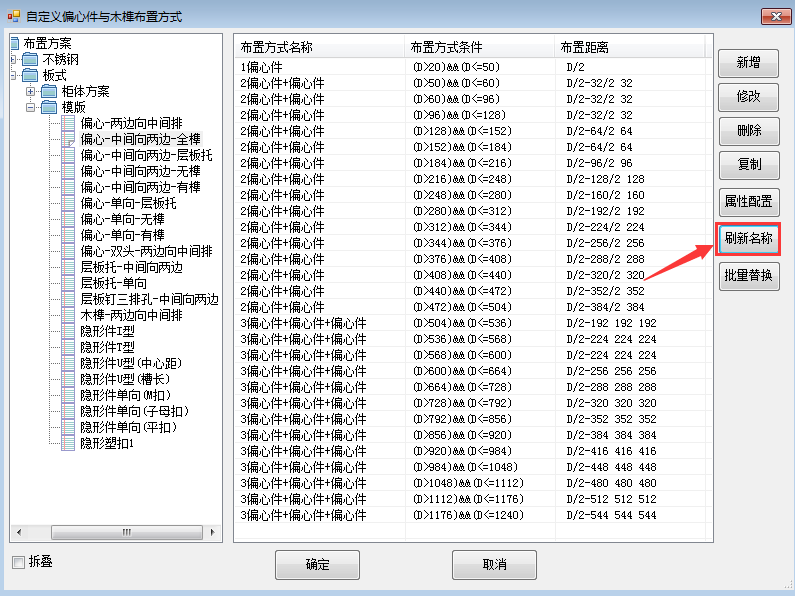

第8步：操作完【批量替换】按钮之后，点击右侧【刷新名称】，如下图所示：

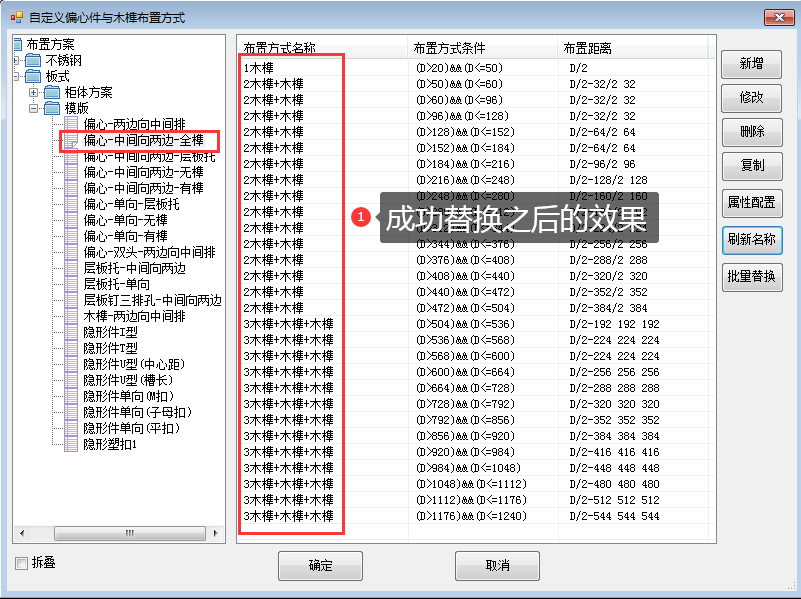

第9步：点击完【刷新名称】之后，可以看到当前这个方案中间的五金信息就由偏心件替换成了木榫，如下图所示：

第10步：当我们在连接件规则库新增了【偏心-中间向两边-全榫】的方案之后，让我们的柜体读取这个连接件方案即可。

注意：建议大家复制同一种五金的链接件方案出来进行修改，因为我们需要的是纯木榫而没有三合一，因此在本案例中复制【偏心-中间向两边-无榫】来修改比复制【偏心-中间向两边-有榫】要更加方便得多。因为前者是单纯的三合一偏心件的五金而后者是三合一偏心件与木榫的五金组合，我们需要的是单一的木榫五金，则用同样的单一偏心件五金来修改会更方便。

认真按照以上操作即可成功新增全木榫的连接件方案出来。
