极速拼柜如何生成圆弧踢脚板
知识点掌握：
掌握如何在极速拼柜中如何生成圆弧踢脚板。

文档说明：
根据我们画图设计的需要，如果我们需要在圆弧柜里面生成圆弧踢脚板，则可以在极速拼柜界面生成。本文档主要是介绍这方面的操作，总共分为6个操作步骤。

例子说明：
当前我们以宽为350、深为600、高为2100、圆弧半径为200、板厚为18、踢脚板高为80的右圆弧柜为案例生成圆弧踢脚板。

操作步骤如下：

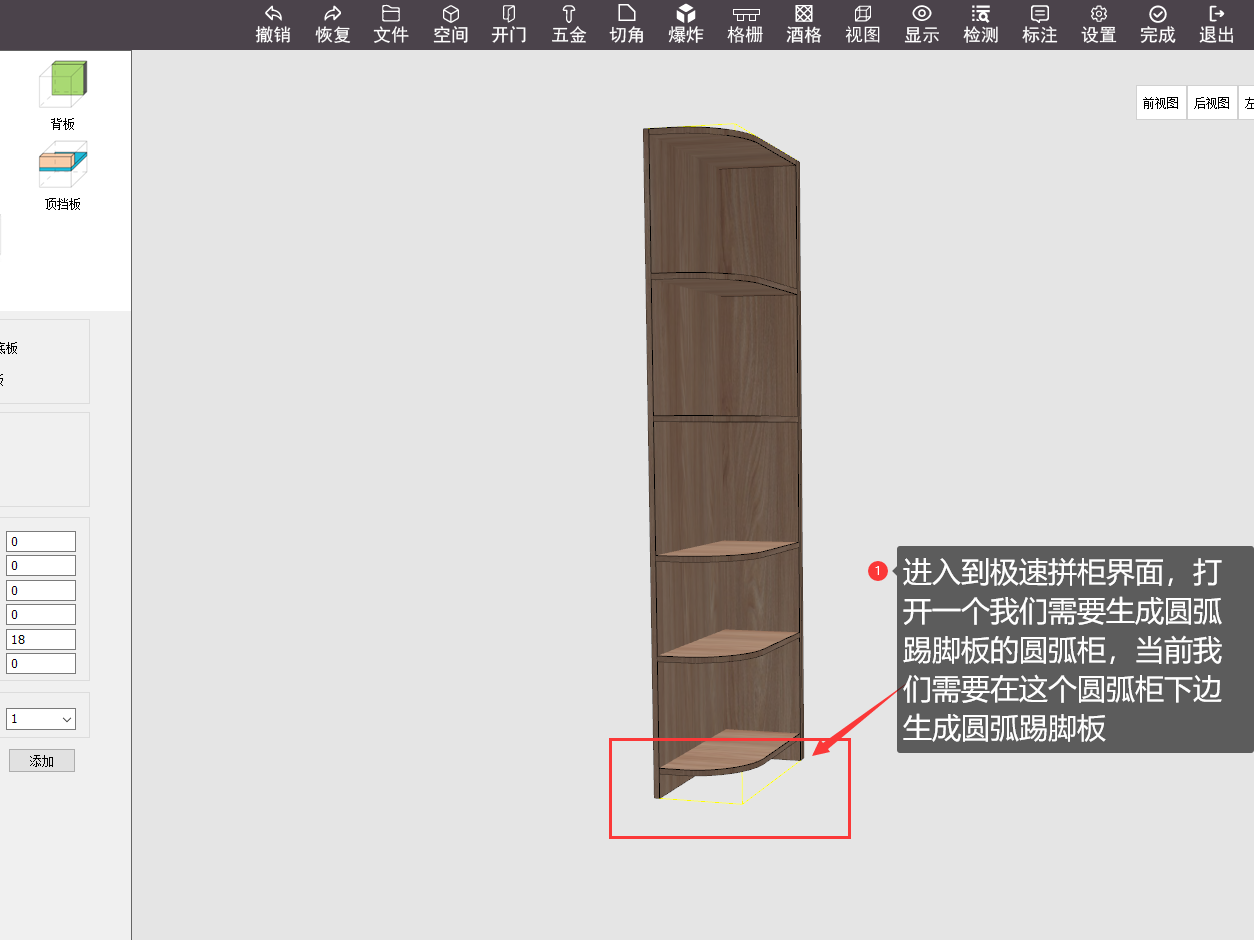

第1步：打开软件，进入到极速拼柜界面，打开我们需要生成圆弧踢脚板的圆弧柜。如下图所示：

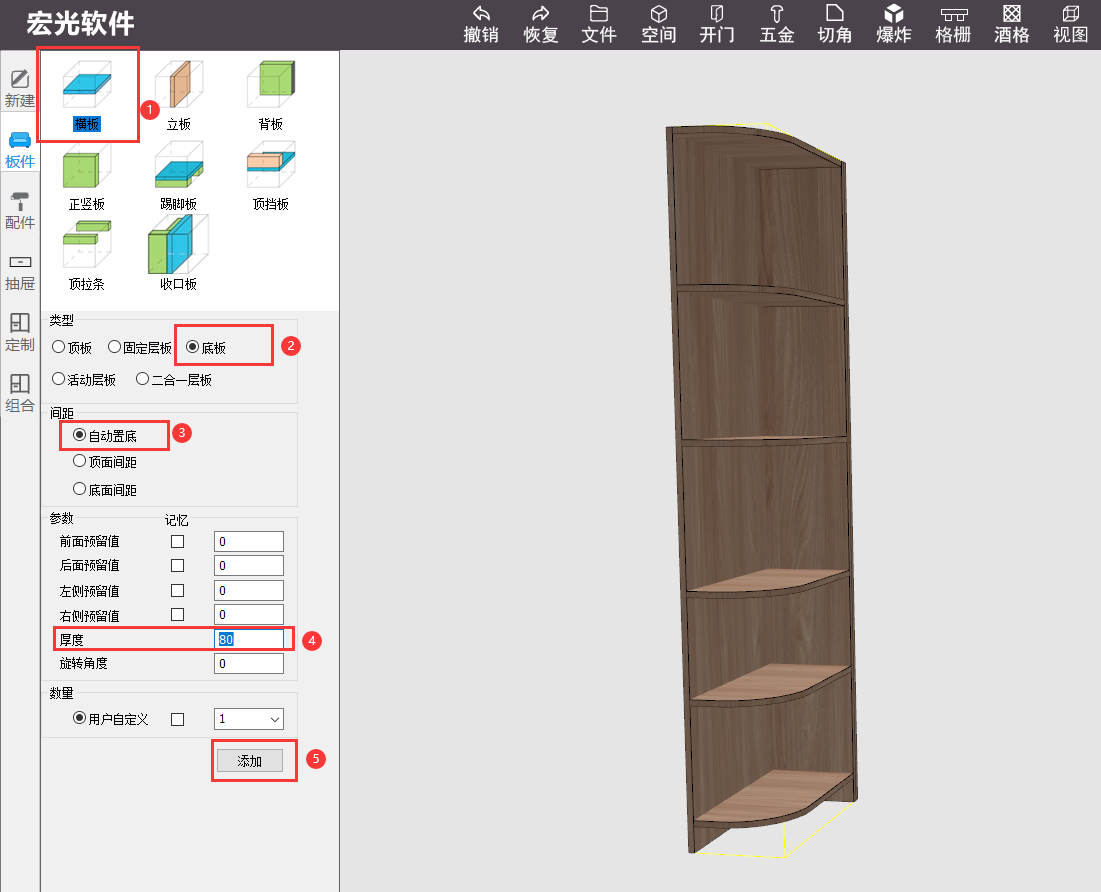

第2步：正常添加板件，点击【横板】--【底板】--【自动置底】，将【厚度】设置为【80】--点击【添加】。如下图所示：

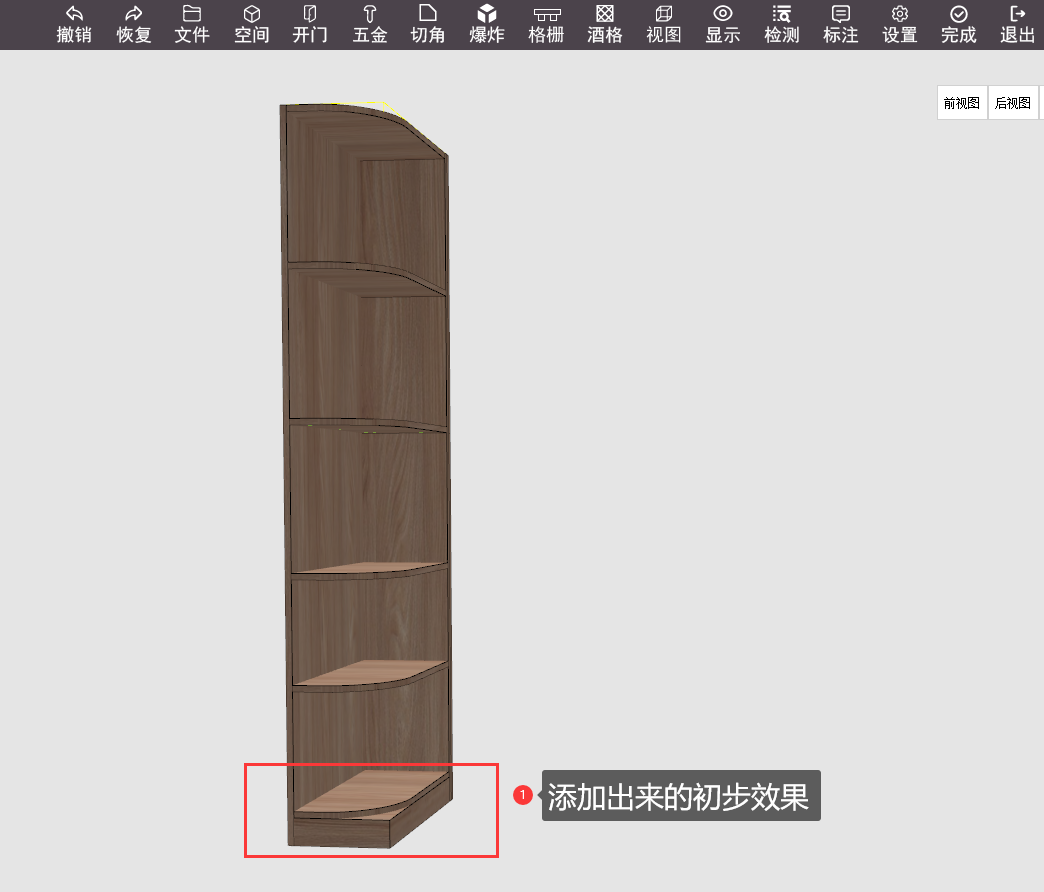

第3步：鼠标移动到在圆弧柜下边踢脚板位置处添加这块底板，如下图所示：

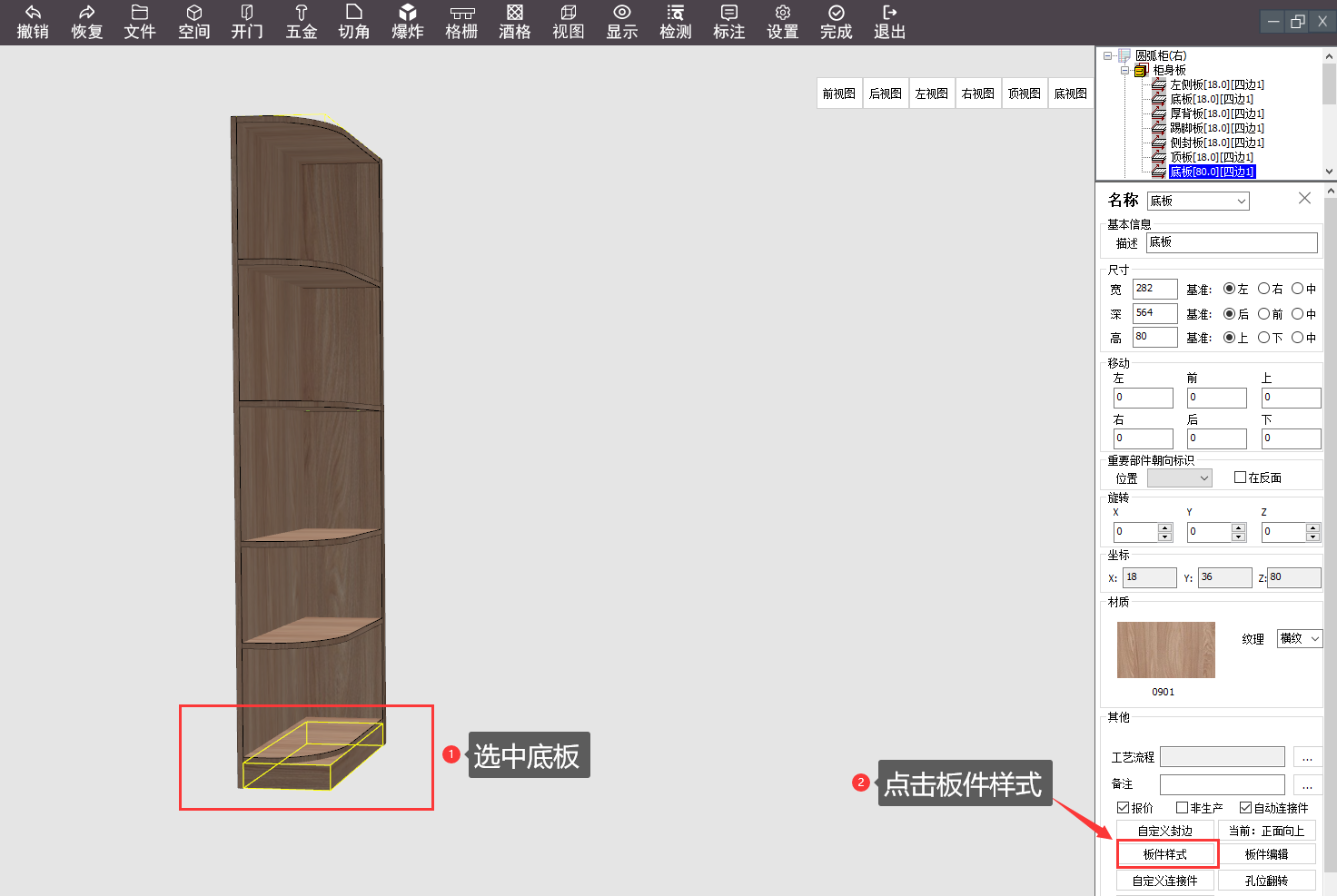

第4步：选中添加出来的这个厚度为80的底板，在软件右下角，点击【板件样式】，如下图所示：

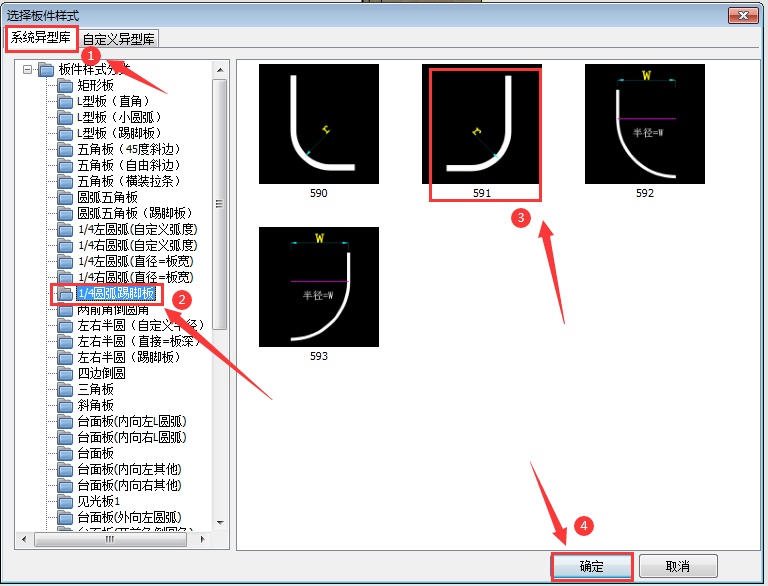

第5步：进入到【板件样式】界面，依次点击【系统异型库】--【1/4圆弧踢脚板】--【编码为591的异形样式】--【确定】。如下图所示：

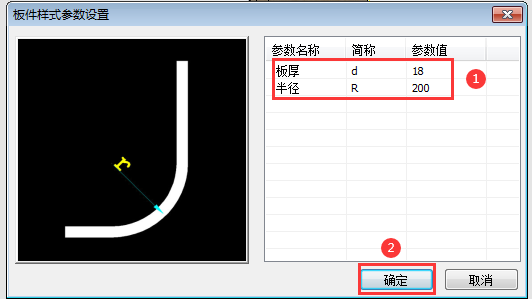

第6步：在弹出的【板件样式参数设置】界面，在板厚与半径后面的【参数值】后边分别填写【18】【200】，表示18的柜体板厚，200的圆弧半径，再点击【确定】。如下图所示：

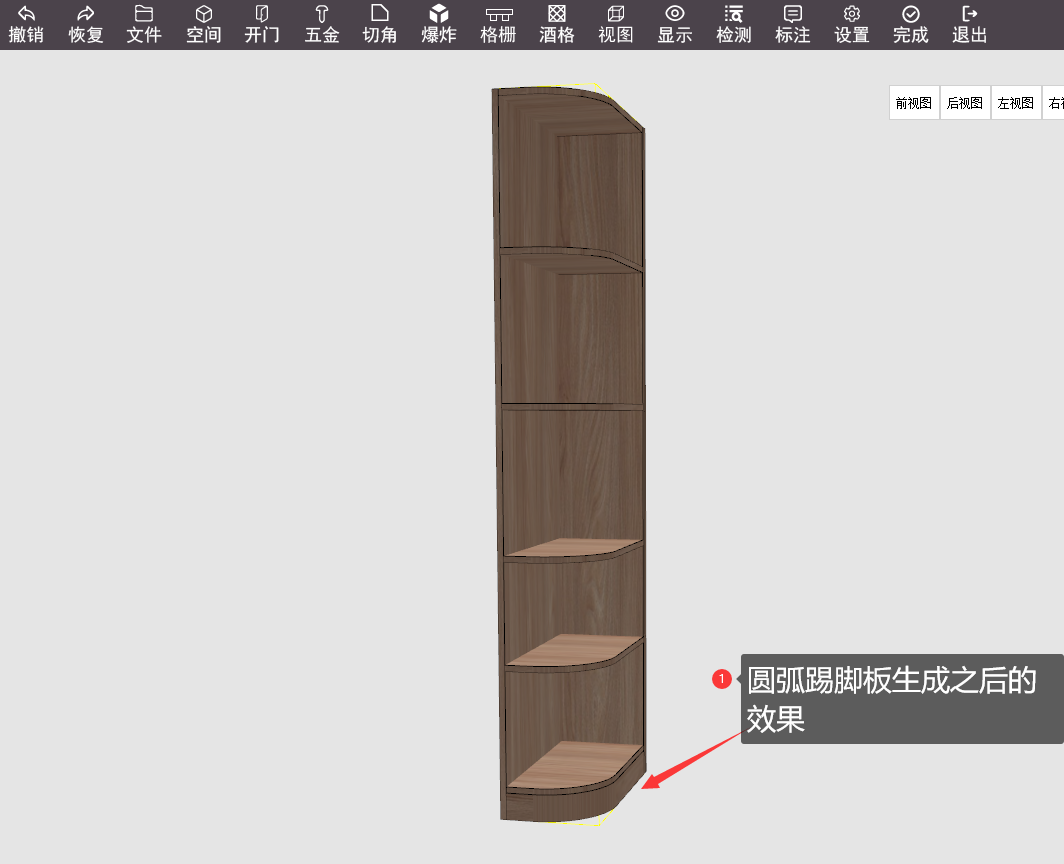

认真按照以上操作即可成功生成圆弧柜的圆弧踢脚板。

注意：用本文档介绍的方法生成的圆弧踢脚板只限于做效果图，该圆弧踢脚板不参与开料生产。
