开料软件提示板件无法打孔或无法开槽问题处理方法

添加时间：2021-04-20 15:55:47 浏览：

问题提示如下图：

原因：

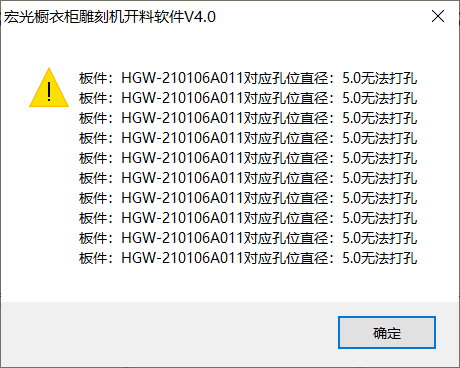

上面左图是因为板件存在有5mm的孔，但是开料软件设置的刀库里面没有可以用来打5mm的刀。

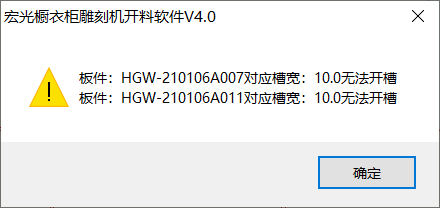

上面右图是因为板件存在有10mm宽的孔，但是开料软件设置的刀库里面没有可以用来开10mm的刀。

处理思路（以下图为例）：

确认是否是需要打5mm孔，如不需要则在设计软件里面检查是哪里多做了这些大小的孔，如需要开这5mm孔侧要检查开料软件的刀库设置。
开料软件的刀库设置正常是跟机器上装的刀是对应的，已经对接好的且满足生产需求的，所以此步先确认在用的这个开料软件是否是已经对接好？还是新安装的?(新安装的软件需要同步刀库配置文件)

检查及处理方法：
一、不需要打此5mm孔
需要回到设计软件里面检查是哪里的设置有误，把这些5mm孔删除处理掉。

需要打此5mm孔，则需检查开料软件刀库

第1步：检查开料软件刀库是否新安装的默认状态

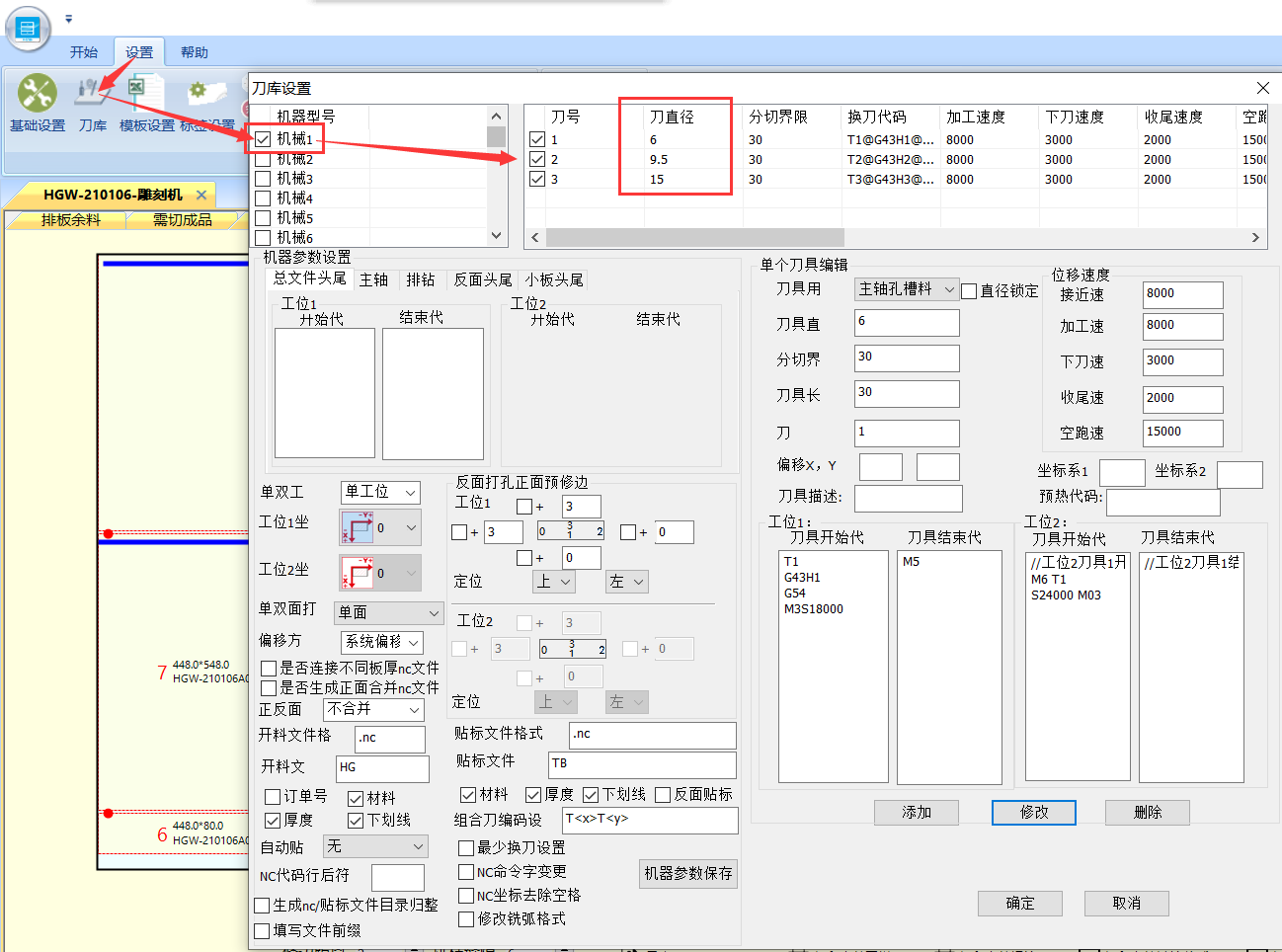

如下图是新安装软件的默认刀库的设置，一共3把刀，且刀大小如下图：

如是新安装默认状态，则需要从已对接过的电脑上备份开料软件刀库配置文件过来，如何备份开料软件刀库配置文件可参考操作文档：
三、如是开料软件设置有误，操作如下
第1步：核对机器上实际是哪把刀用来开此5mm，确认其刀号、直径大小、及用途（以2号刀，刀径5mm，用途可打孔开槽为例）

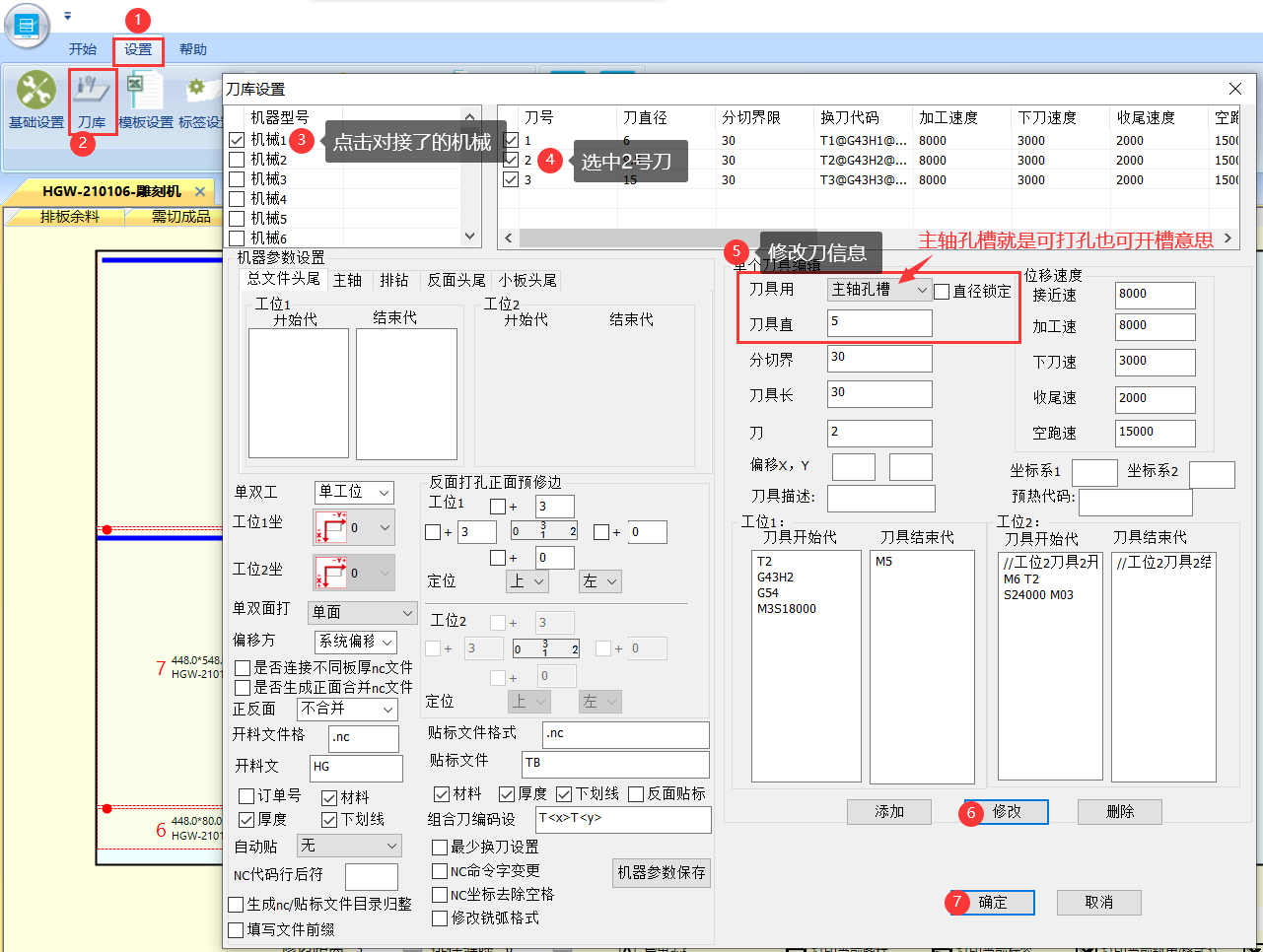

第2步：打开开料软件刀库，如下图进行修改
