如何设置按槽宽度过滤

添加时间：2024-05-29 17:41:11 浏览：

知识点掌握：
掌握如何设置按槽宽度过滤。

操作步骤如下：

第1步：打开优化软件的【设置】【基础设置】，在弹出界面的右上角切换到【高级模式】。如下图所示：

第2步：过滤公式。如下图所示：
过滤所有孔：BORERSHAPETYPE_RoundHole
过滤正面孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z<0)
过滤正面直径8孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z<0)&&(abs(Diameter-8)<0.001)
过滤正面小于直径8孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z<0)&& (Diameter<8)
过滤正面大于直径8孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z<0)&& (Diameter>8)
过滤反面孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z>0)
过滤反面直径8孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z>0)&&(abs(Diameter-8)<0.001)
过滤正面小于直径8孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z>0)&& (Diameter<8)
过滤正面大于直径8孔：BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z>0)&& (Diameter>8)
过滤正面大于直径8-10孔:
BORERSHAPETYPE_RoundHole&&(ATTITUDE_Z>0)&&((Diameter>=8)||( Diameter<=10)

过滤所有槽：BORERSHAPETYPE_Slot
过滤正面槽：BORERSHAPETYPE_Slot&&(ATTITUDE_Z<0)
过滤反面槽：BORERSHAPETYPE_Slot&&(ATTITUDE_Z>0)
过滤正面宽度8槽：BORERSHAPETYPE_Slot&&(ATTITUDE_Z<0) &&abs(Width-8)<0.001
过滤反面宽度8槽：BORERSHAPETYPE_Slot&&(ATTITUDE_Z>0) &&abs(Width-8)<0.001
过滤反面宽度8-10槽：
BORERSHAPETYPE_Slot&&(ATTITUDE_Z>0) &&(( Width >=8)||( Width <=10))
过滤正面宽度8-10槽：
BORERSHAPETYPE_Slot&&(ATTITUDE_Z<0) &&(( Width >=8)||( Width <=10))

过滤正面长度100槽：BORERSHAPETYPE_Slot&&(ATTITUDE_Z<0) &&abs(Length-100)<0.001
过滤反面长度100槽：BORERSHAPETYPE_Slot&&(ATTITUDE_Z>0) &&abs(Length-100)<0.001

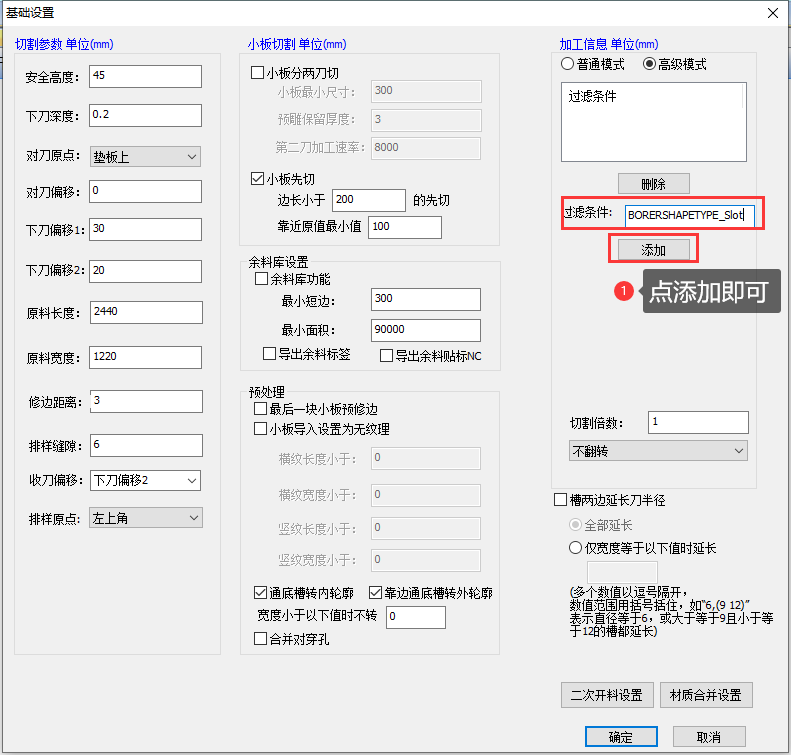

第3步：将过滤公式填入【过滤添加】点添加即可。如下图所示：
