如何在NC代码中计算板件的尺寸

添加时间：2021-04-12 21:26:48 浏览：

知识点掌握：
1.掌握如何在NC代码中计算板件的尺寸。

操作步骤如下：
第1步：打开NcViewer.exe软件。

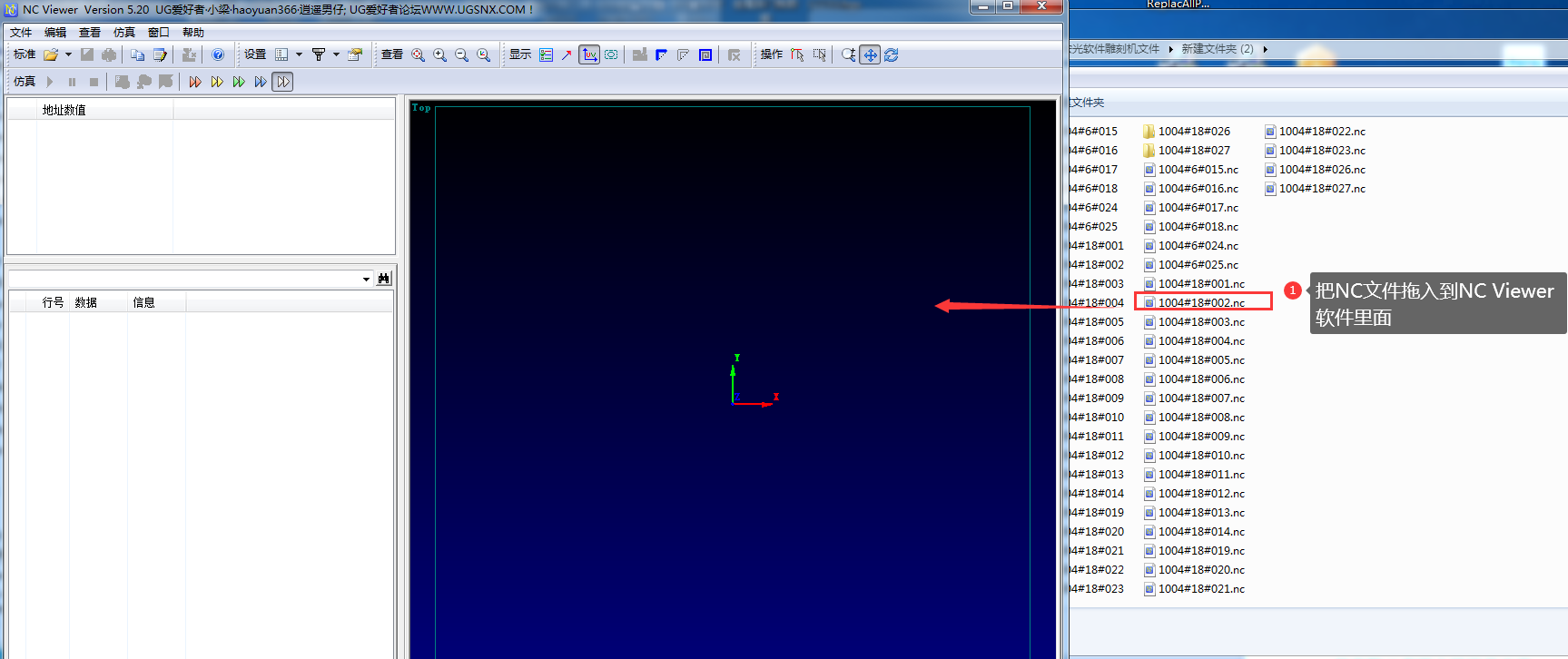

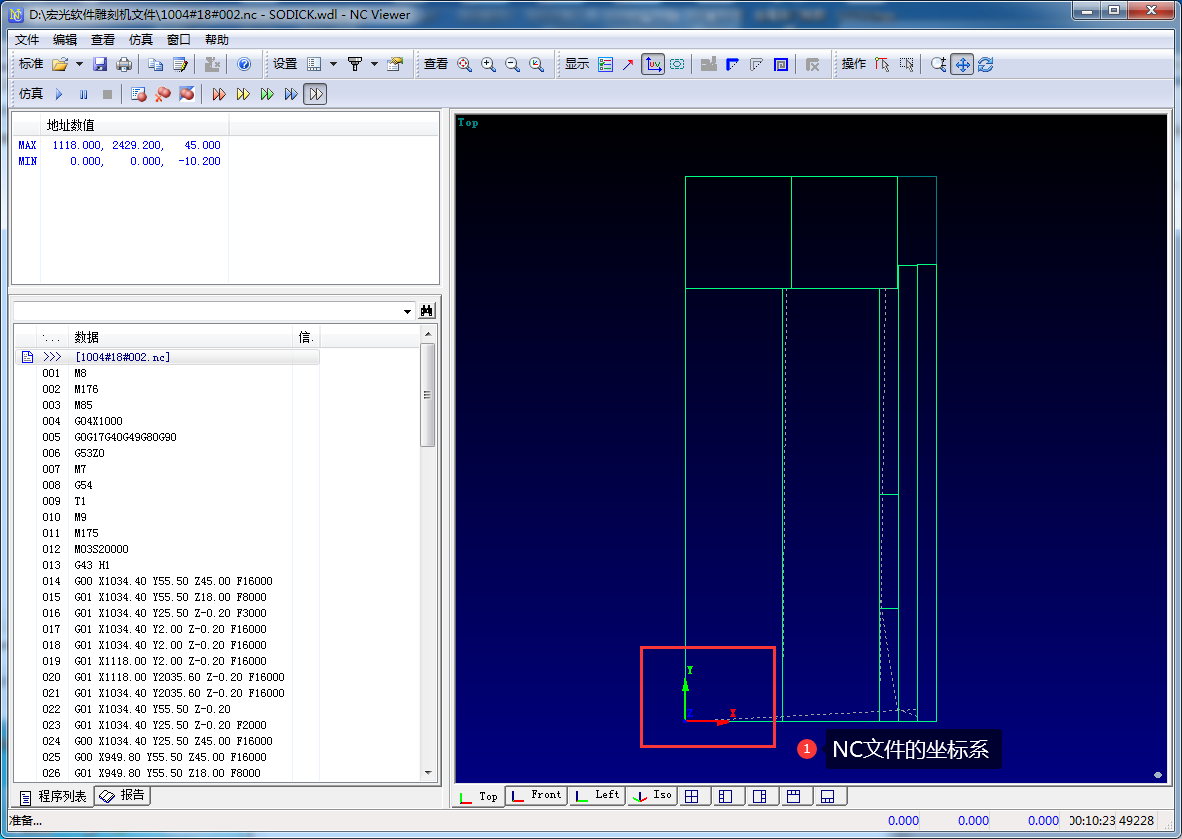

拖入进去后，能看到NC文件的排样图和坐标系。
本例子中讲解的NC文件可以点击右边文件下载：
http://files-library.oss-cn-shenzhen.aliyuncs.com/Download/OtherPackage/Sample/如何在NC代码中计算板件的尺寸.nc
以下图为例，水平向右为X正方向，垂直向上为Y正方向。

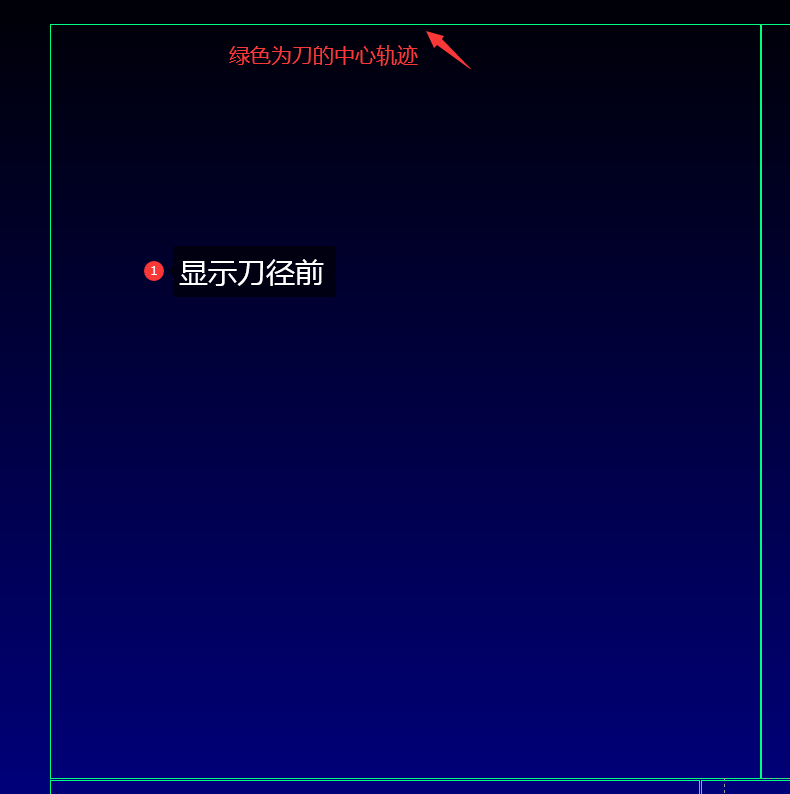

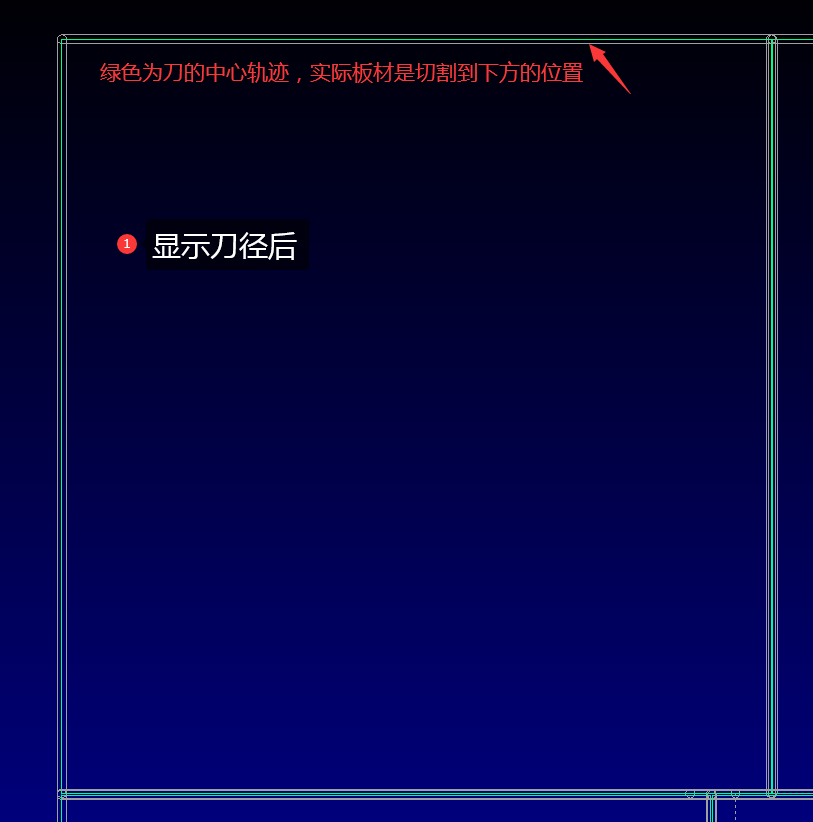

第2步：点击软件上方菜单栏的【刀径】，即可在NC文件中显示刀径，显示刀径出来会比较方便理解刀在加工过程中的轨迹和板件的真实尺寸。

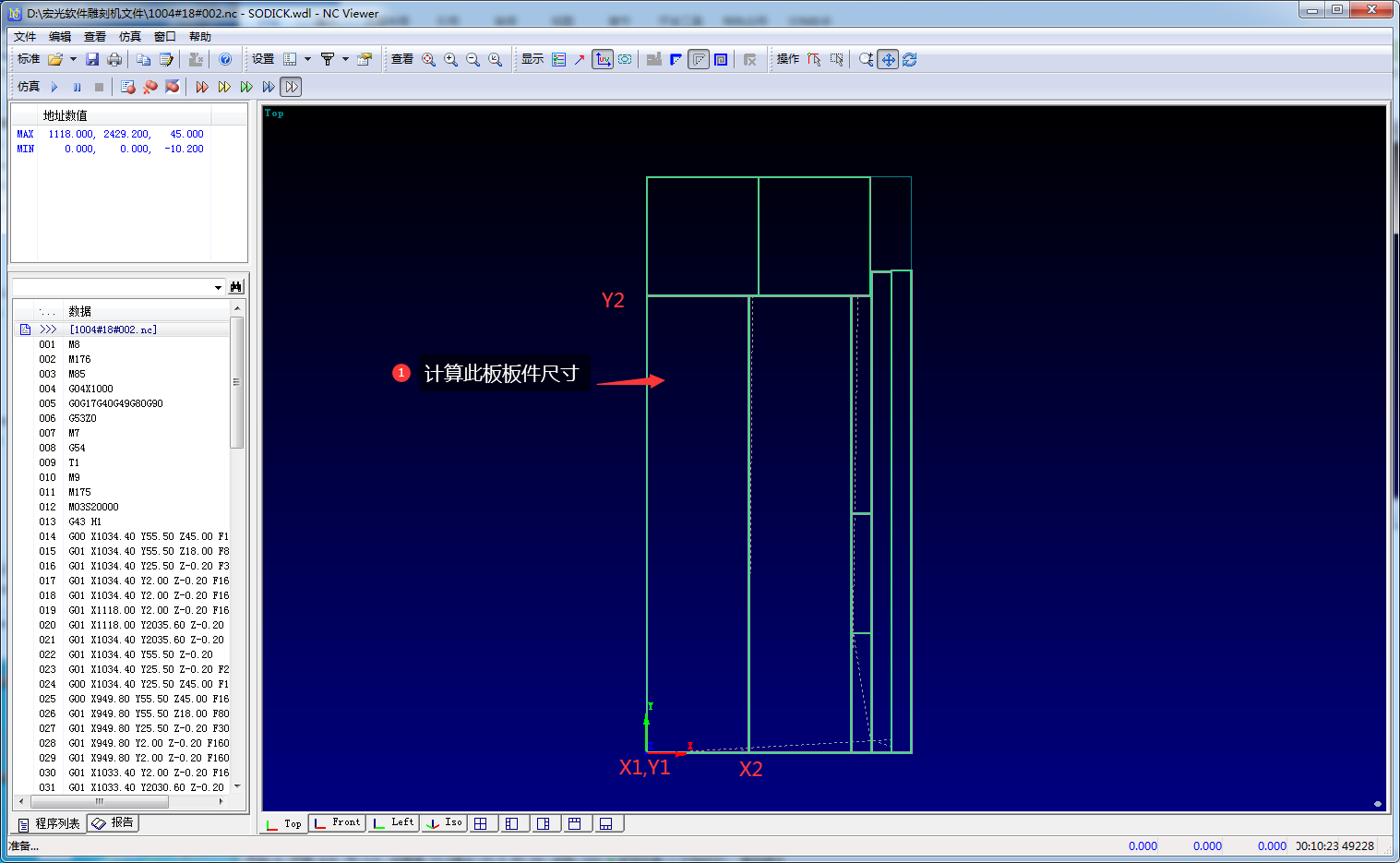

第3步：下面开始计算板件尺寸，如下图计算箭头方向的板件尺寸。

知识点：
计算板件的尺寸，其实就是用板件两条边的坐标做减法运算，如上图，在水平方向，就是用X2-X1-开料刀直径，在垂直方向，就是用Y2-Y1-开料刀直径，这样就可以得到板件尺寸。

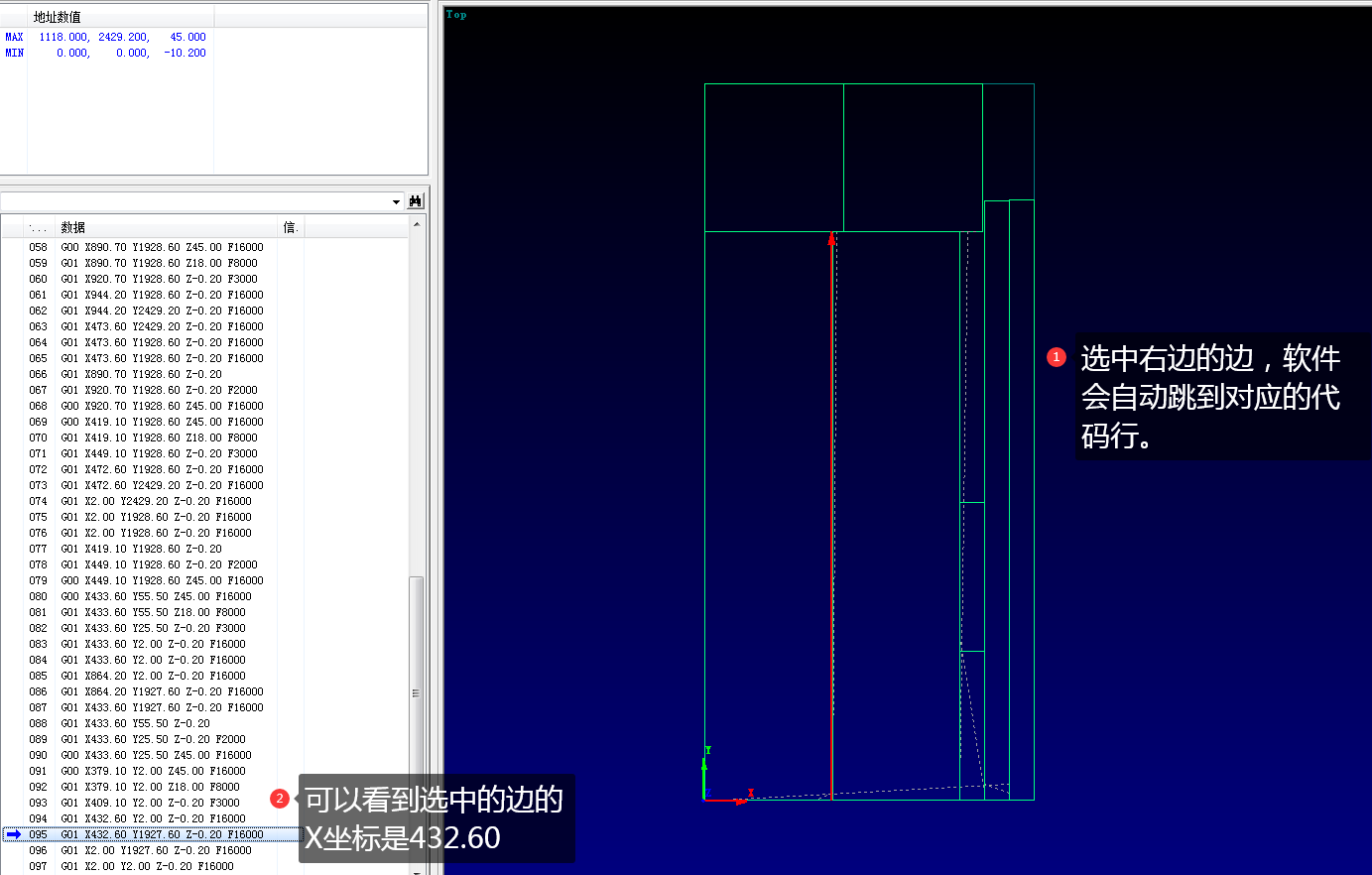

第4步：下面我们开始先计算板件的水平方向的尺寸，即X方向。选中板件右边的边，即可在NC中看到X坐标是432.60，即X2=432.60。

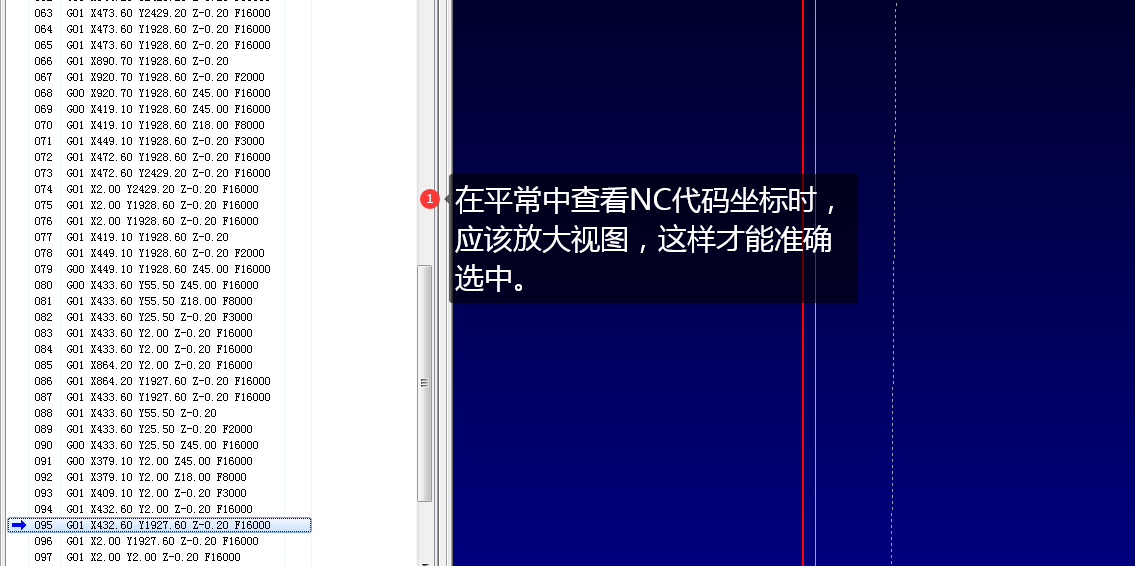

注意，为了方便讲解，上图是显示全图给大家讲解，在实际操作过程中，大家应该要放大NC的排样图，这样更加方便、更加准确的选中你需要选的边。（本例中的排样缝隙比开料刀的直径大，因此会看到有两条边，如果排样缝隙和开料刀直径相等，则两条边会重叠。）

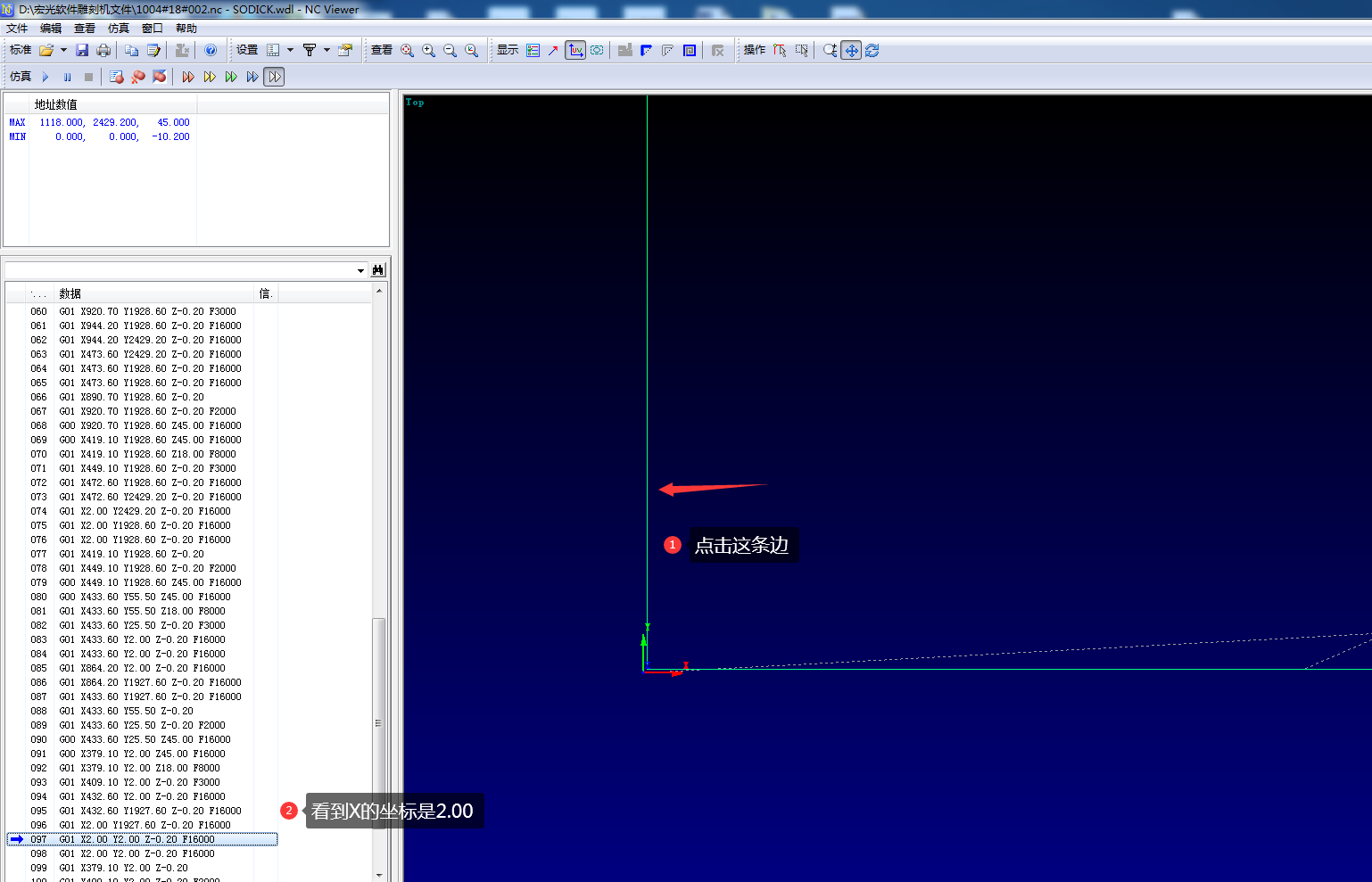

第5步：同样的方法，我们点击板件左边的边。在NC中看到坐标是2.00，即X1=2.00。本例中开料刀直径是6mm，因此可以得出，该板件的X方向的尺寸为432.60-2.00-6=424.6

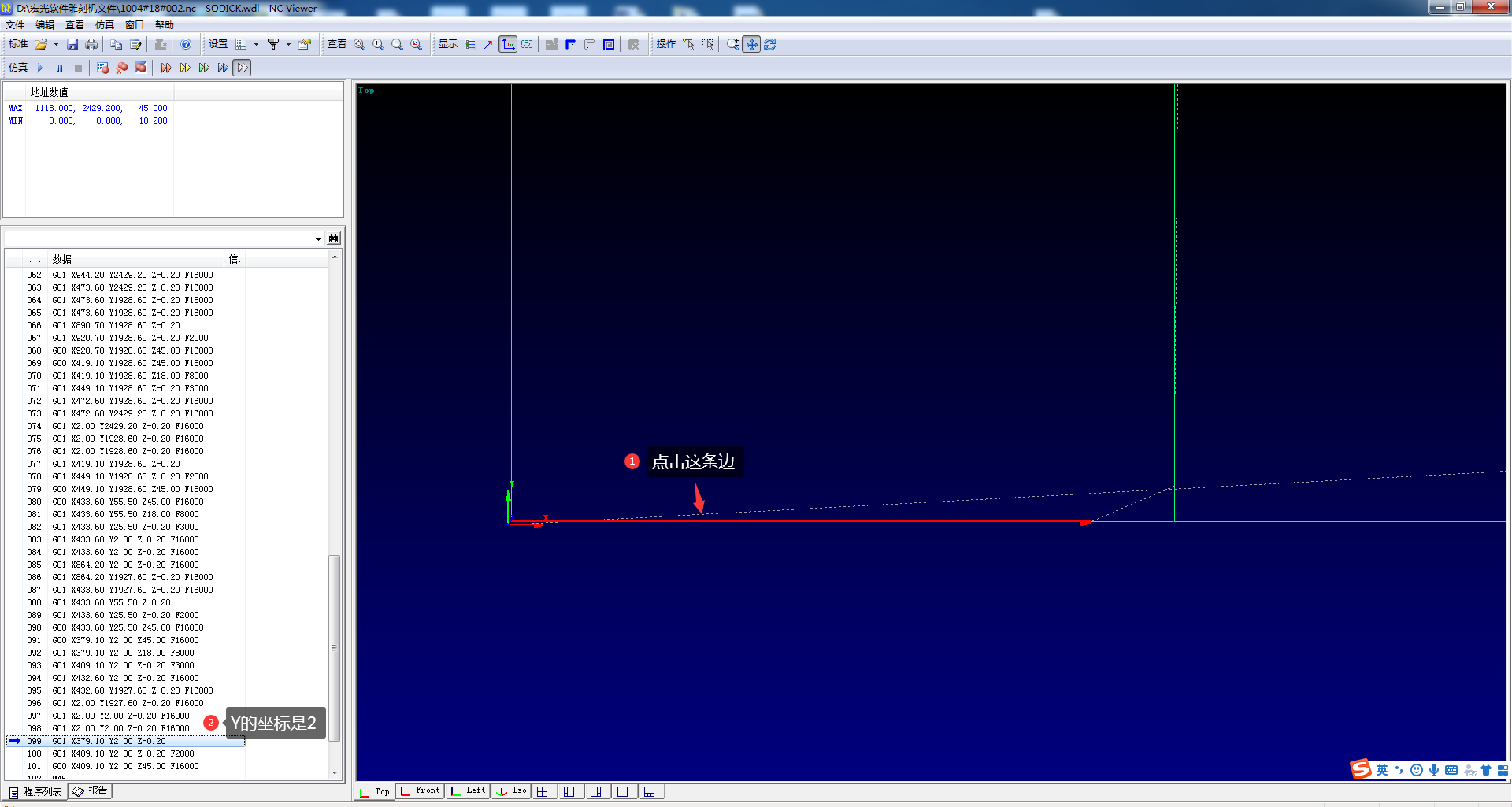

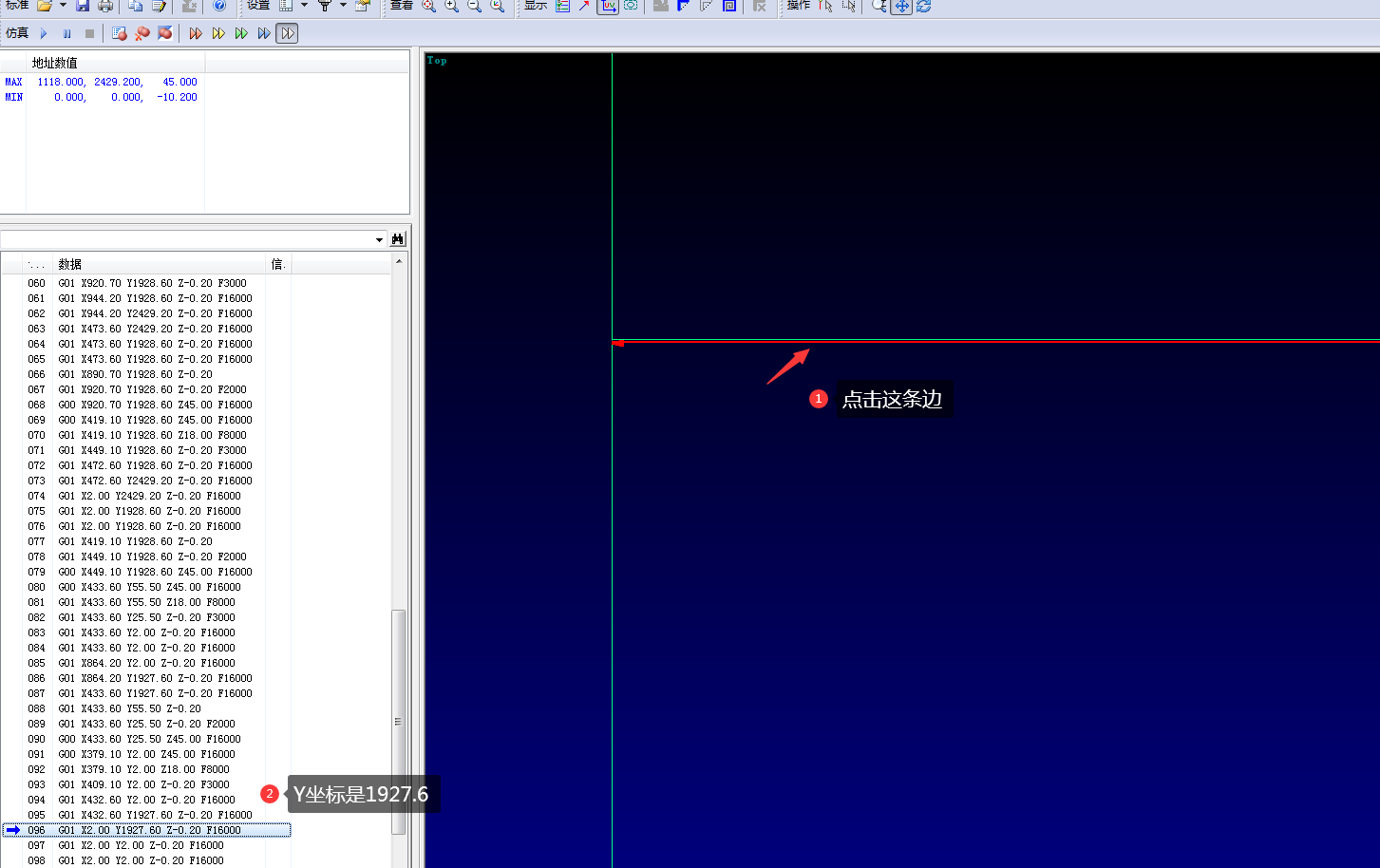

第6步：同样的方法，可以得出，该板件的Y2是1927.6，Y1是2.00，因此可以得出，本例中开料刀直径是6mm，该板件的Y方向的尺寸为1927.6-2.00-6=1919.6。根据上述得出，板件的尺寸为424.6*1919.6。

温馨提示：
