开料软件如何过滤孔位

添加时间：2021-04-13 16:12:56 浏览：

知识点掌握：
l 掌握在开料软件中如何过滤孔位。
文档说明：
如果某个直径的孔位不生成，可以在开料软件里面过滤掉表示不打这个孔位。本文档总共分为3个操作步骤。

操作步骤如下：

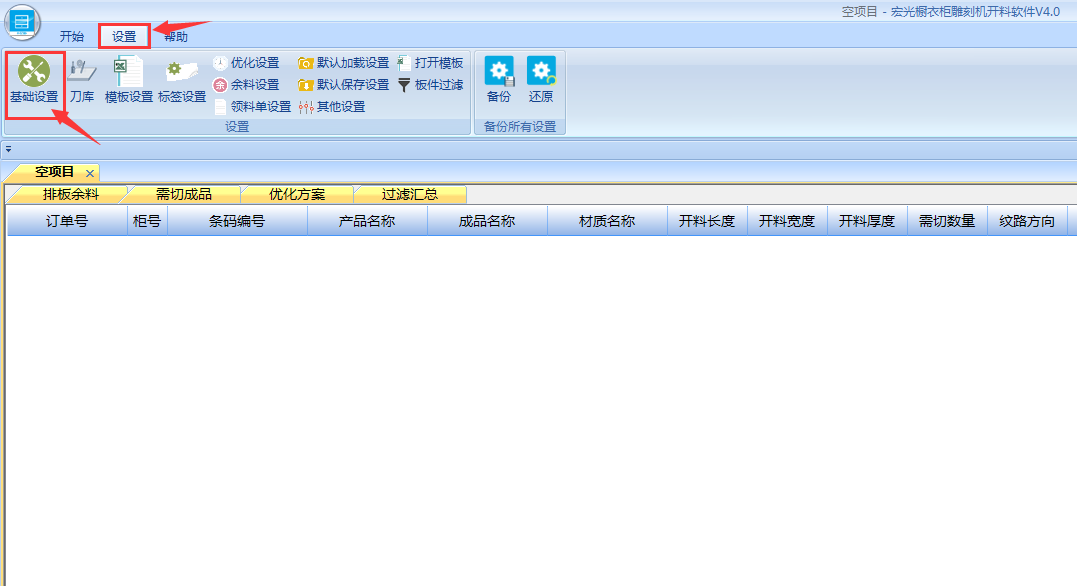

第1步：打开开料软件，进入到软件界面，点击【设置】--【基础设置】。如下图所示：

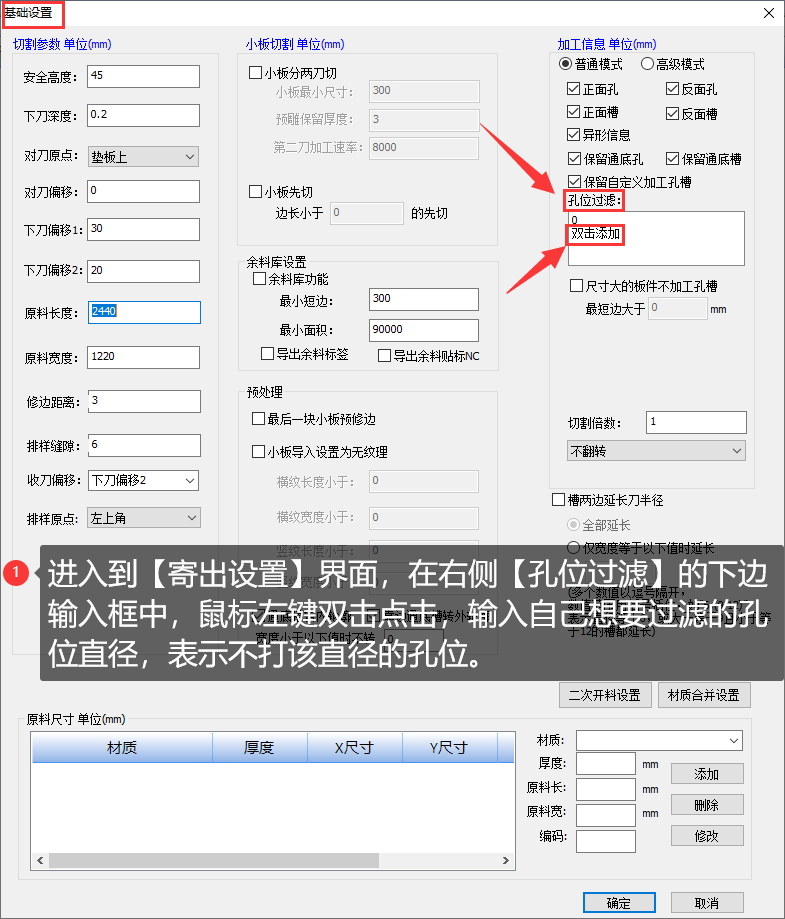

第2步：进入到【基础设置】界面，在软件右侧有一个【孔位过滤】，下边输入框中有一个【双击添加】，鼠标左键可以双击此处输入孔的直径，表示过滤该直径的孔。工厂常规的孔位大小分别有：5mm、8 mm、10 mm、15 mm、20 mm、35 mm等等，客户可以根据自己工厂的实际情况选择是否过滤某个直径的孔位。当前我们的文档以过滤5mm的孔位为例进行演示操作。

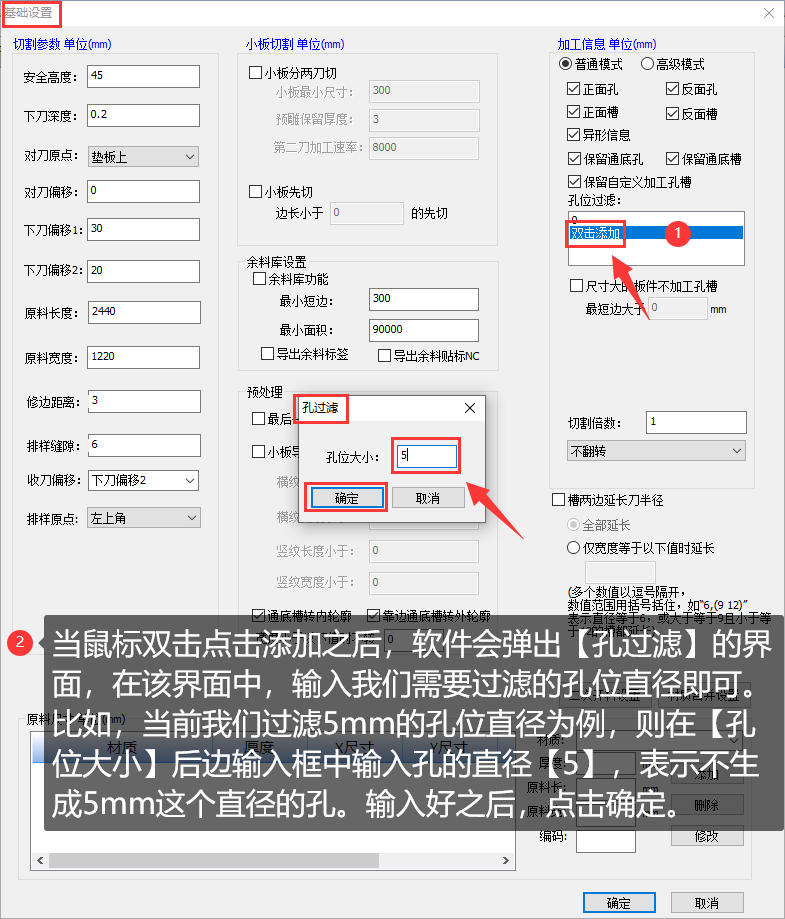

第3步：当鼠标双击点击添加之后，软件会弹出【孔过滤】的界面，在【孔位大小】后边的输入框中，输入我们需要过滤的孔位直径。比如，我们当前输入【5】表示屏蔽5mm的这个孔位，设置好之后点击确定。如下图所示：

注意：

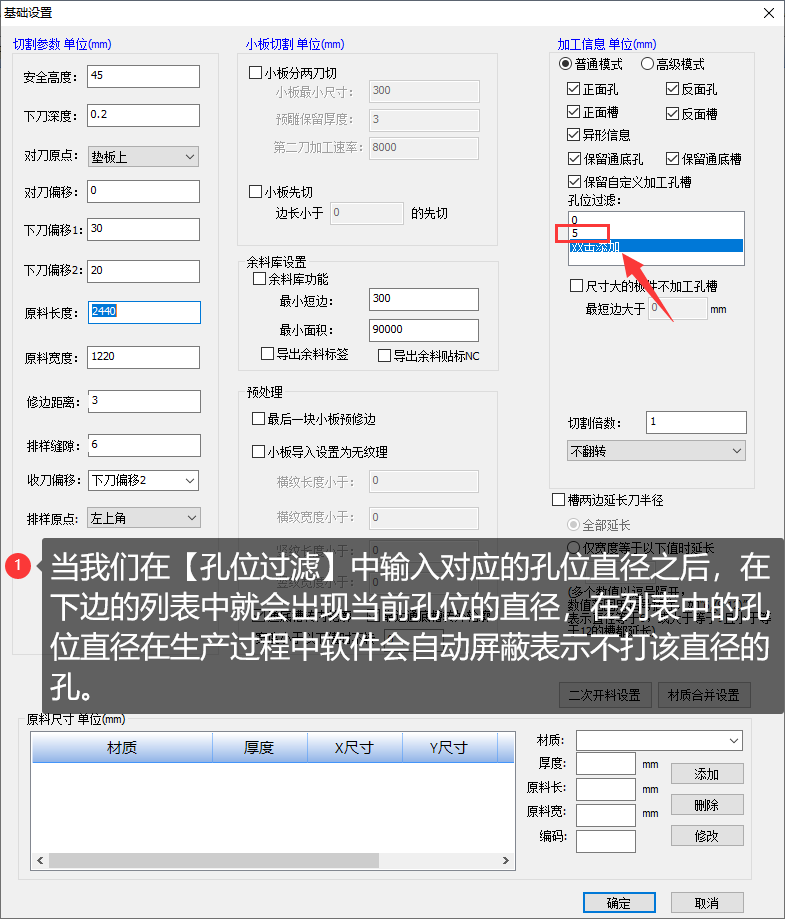

1. 鼠标左键双击一次，表示过滤一个孔位的直径，一次只输入一个孔位的直径。若有多个孔的直径都需要同时过滤，则双击添加多次。比如5mm和8mm 的两个孔都需要过滤，则双击两次，分别输入5和8，表示当前输入的这两个孔的直径都不生成。
2. 在开料软件【基础设置】中将孔位的直径过滤之后，按照正常操作，重新对当前的订单优化排版，届时软件就会自动过滤掉所有当前排版订单中我们设置的孔位直径。比如：我们过滤了5mm和8mm 的孔位，则订单中所有5mm和8mm的这两个孔都会过滤屏蔽。
3. 当我们在开料软件【基础设置】中将孔位的直径过滤之后，以后所有优化排版的订单都会自动过滤设置好了的孔位直径，如果后续的订单中又需要生成某个已经过滤了的孔，则需要取消当前已经屏蔽的孔。（详情操作请查阅《如何取消过滤的孔位》的图文教程）
认真按照以上操作即可成功在开料软件中过滤孔位。
