知识点掌握：

掌握如何在NC代码中检查槽位的深度。
掌握如何在NC代码中检查使用了几号刀进行加工。

检查槽位操作步骤如下：

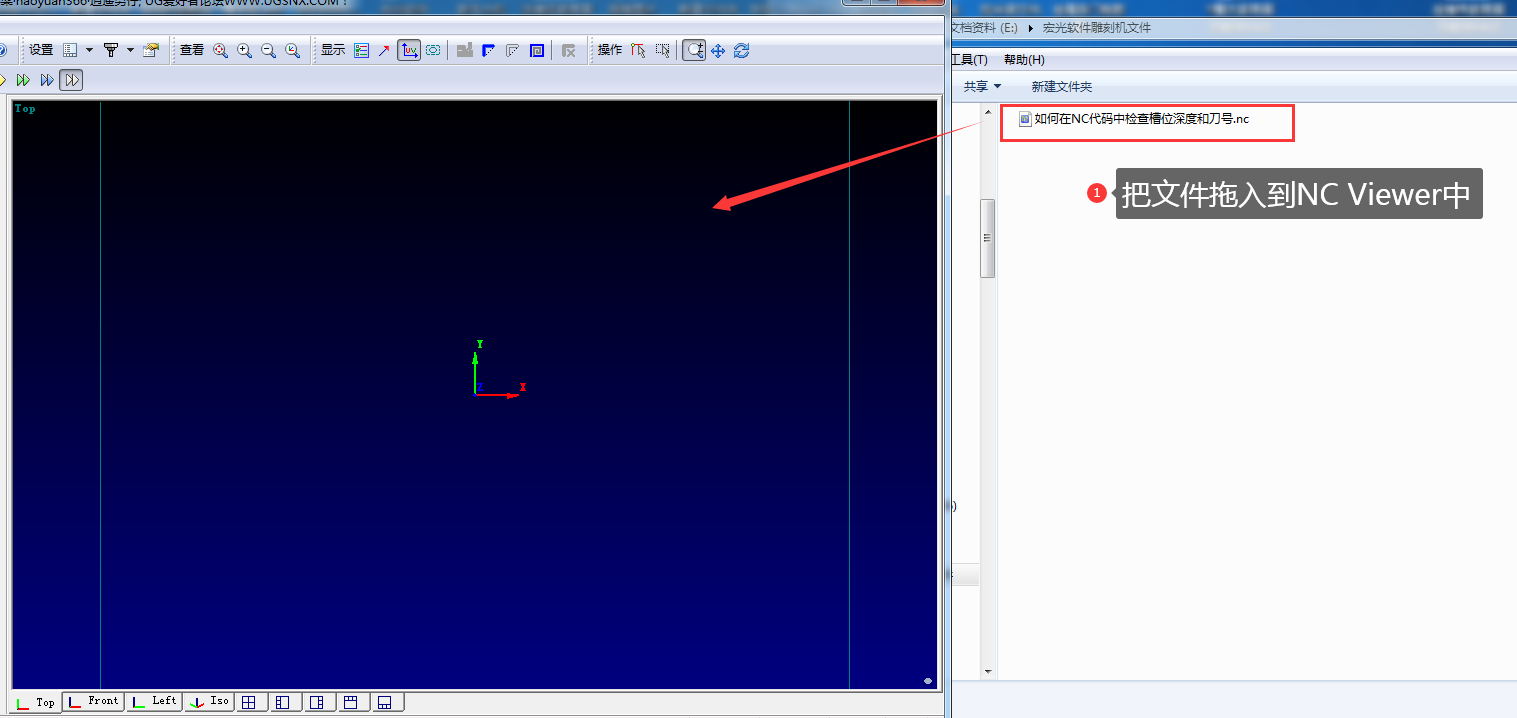

第1步：打开NcViewer.exe软件。

本例子中讲解的NC文件可以点击下面链接下载：
http://files-library.oss-cn-shenzhen.aliyuncs.com/Download/OtherPackage/Sample/如何在NC代码中检查槽位深度和刀号.nc

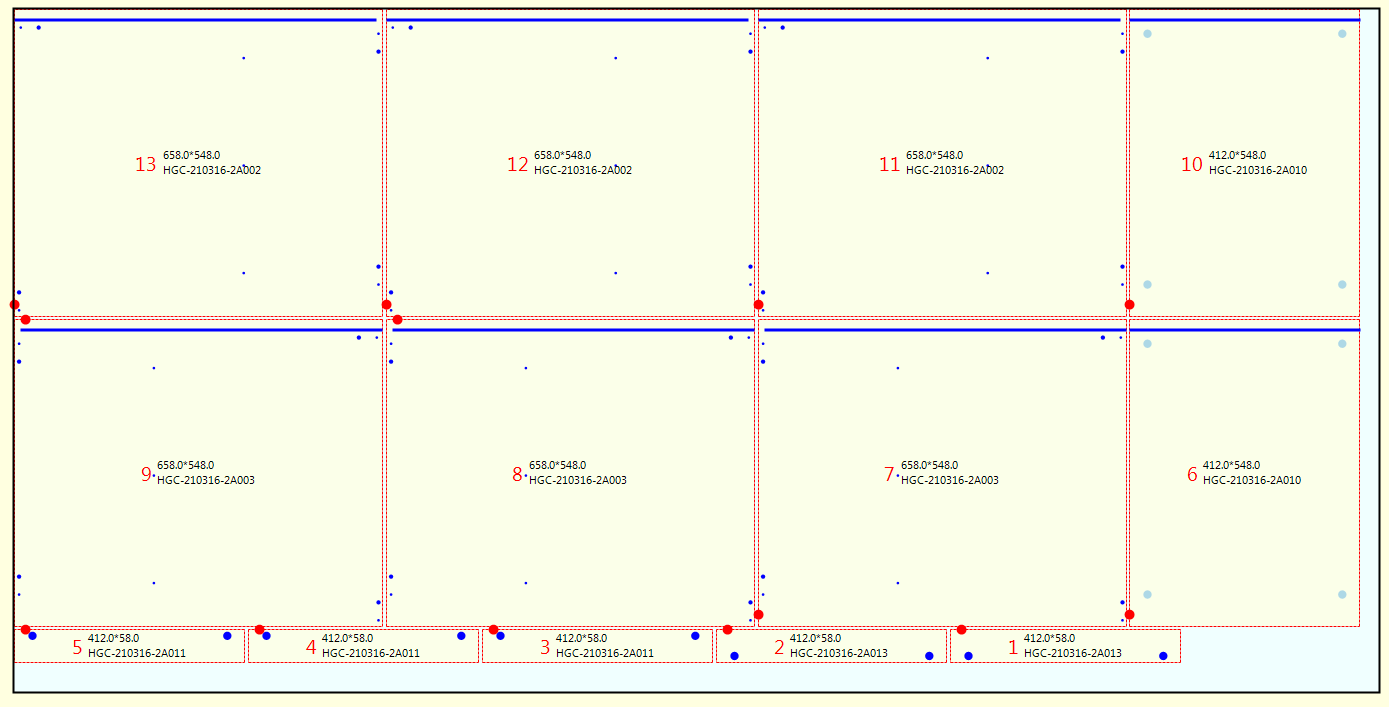

本例中NC文件排样图如下图所示，我们以最排样图左上角（即第10块小板）进行讲解，板材厚度为18mm。

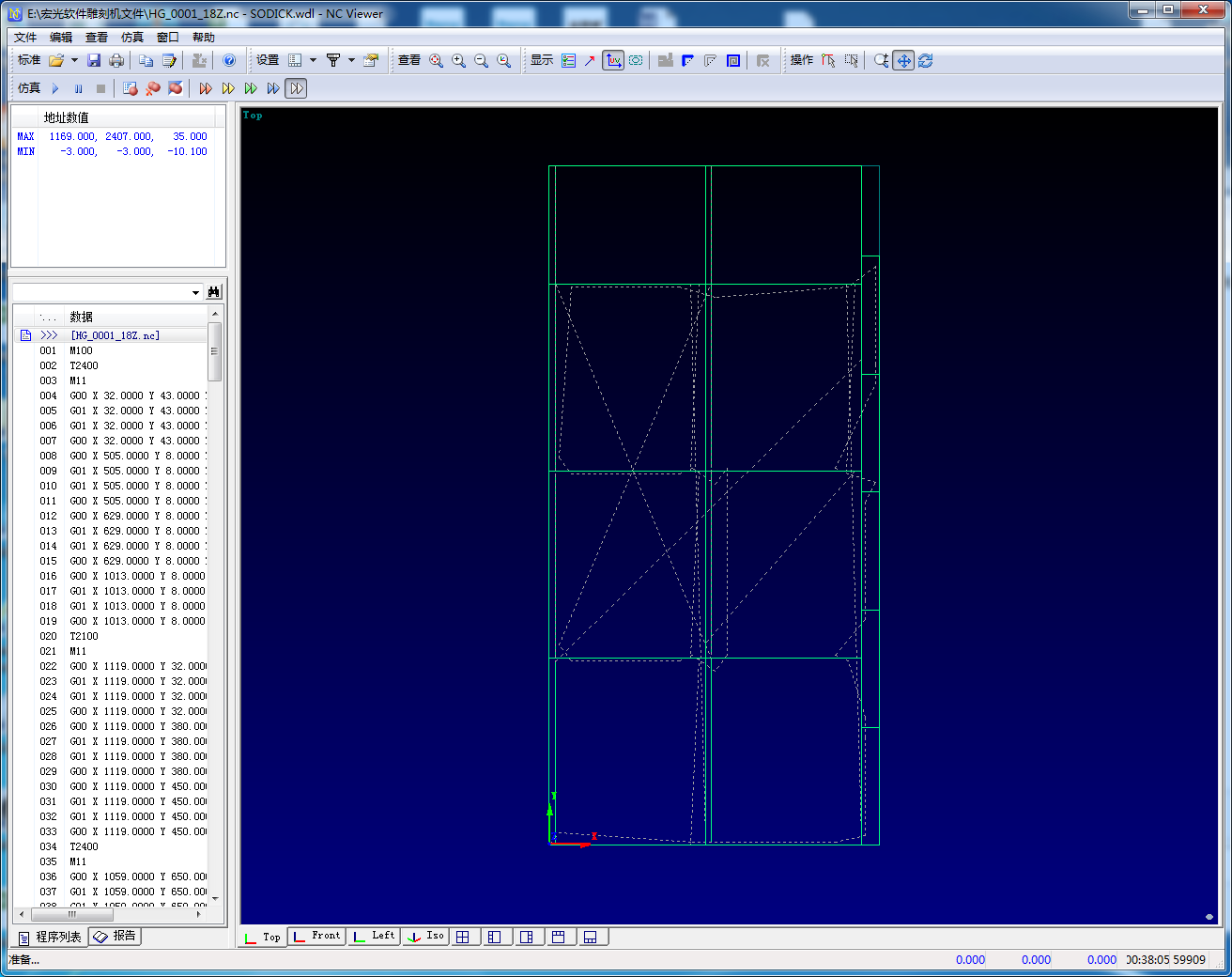

打开NC文件后，如下图所示：

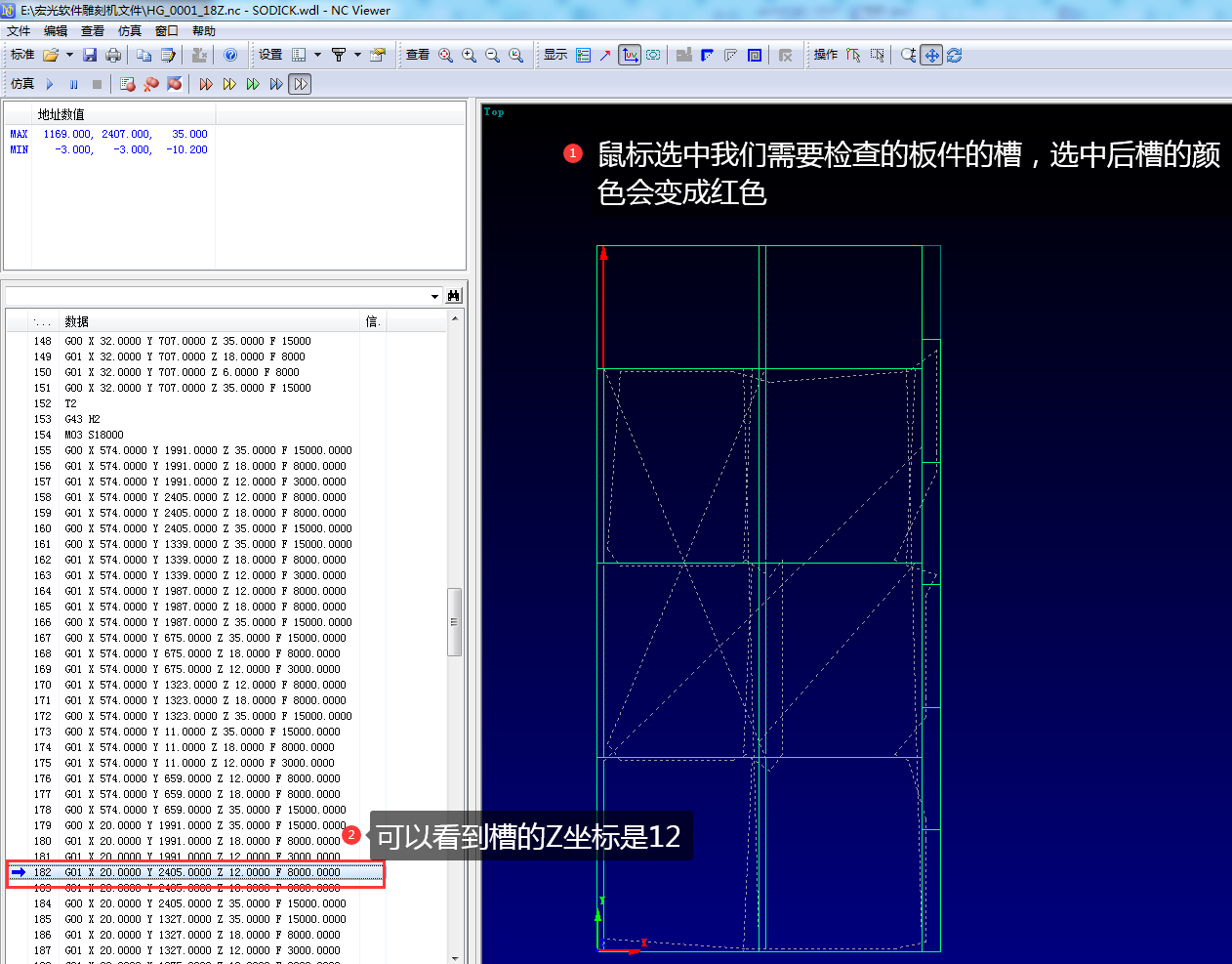

第2步：鼠标点中我们需要检查的板（第10块小板）的槽，如下图红色线条。软件会自动跳到槽位对应的加工代码行，并在代码前面显示一个蓝色的箭头，如下图，通过代码，可以看到Z坐标是12。

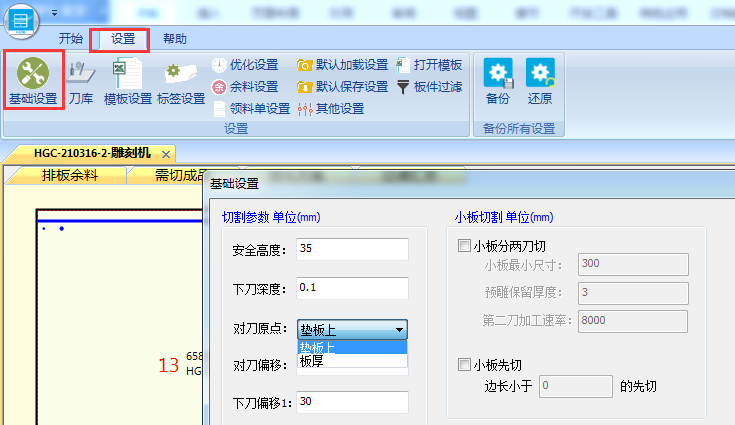

第3步：打开雕刻机软件，点击【设置-基础设置】，在弹出的界面中，确认“对刀原点”的位置。本例中中对刀原点是在【垫板上】。

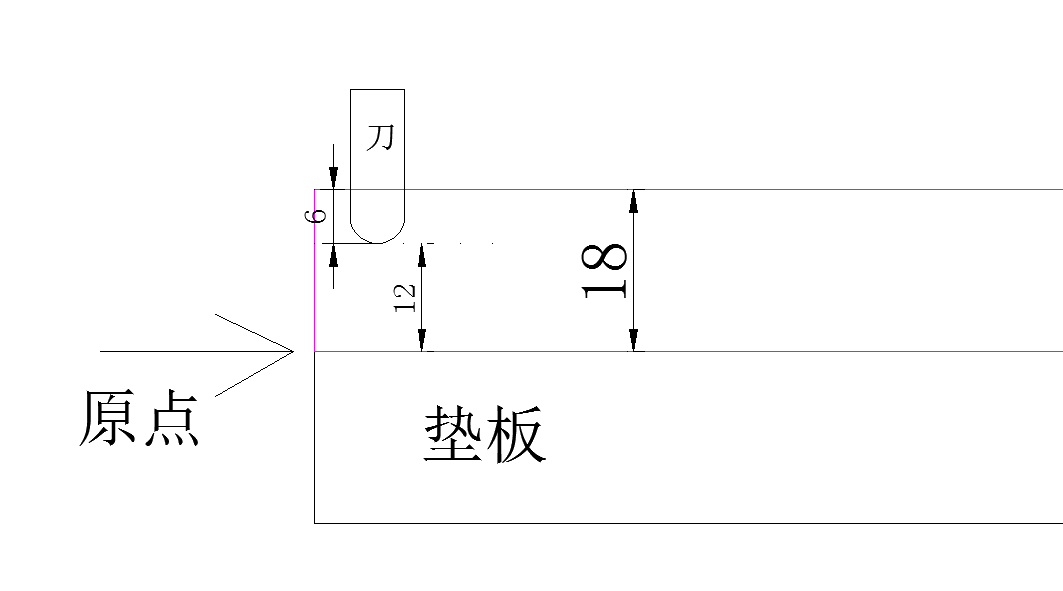

结合NC代码中槽的Z坐标是12，可以得出实际板件加工出来后，槽的深度是18-12=6，如下图所示。

注意：如果板厚是25，槽的Z坐标是12，则板件加工出来后槽是深度就是25-12=13。

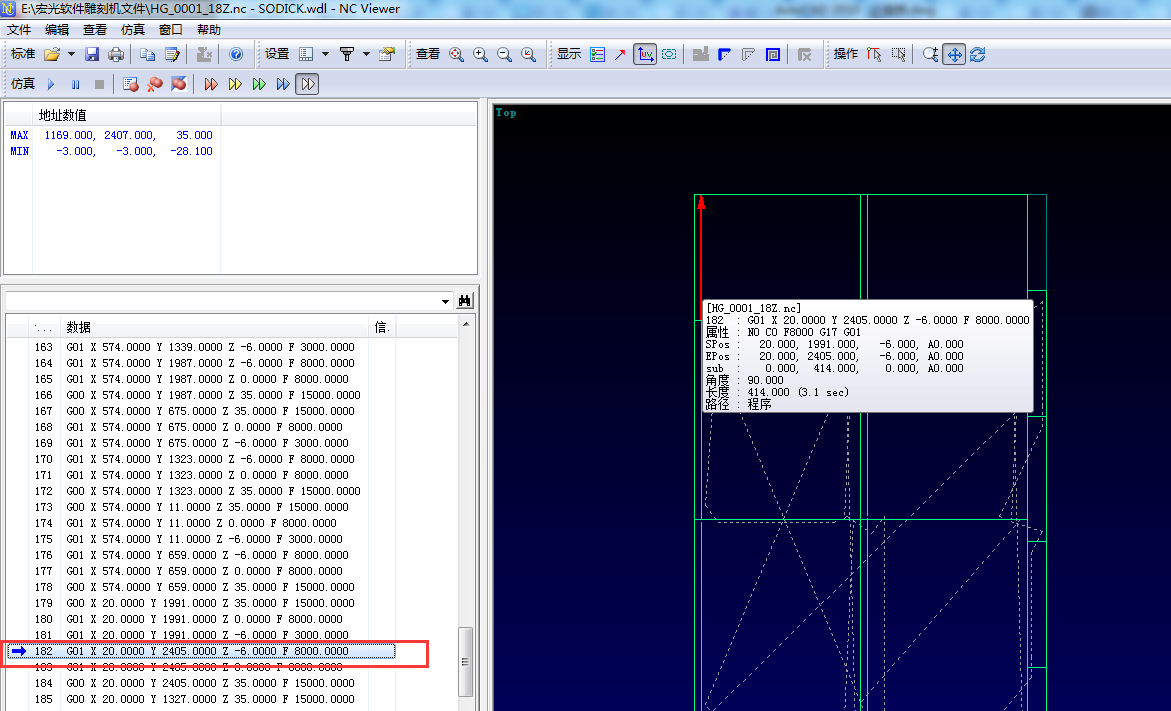

如果对刀原点是【板厚】，重新导出NC之后，可以看到槽的Z坐标是-6。因此实际板件加工出来后，槽的深度是6。

总结：
当【对刀原点】是【垫板上】，则槽的深度计算公式是：板厚-槽的Z坐标；
当【对刀原点】是【板厚】，则槽的深度是：槽的Z坐标。

检查刀号操作步骤如下：

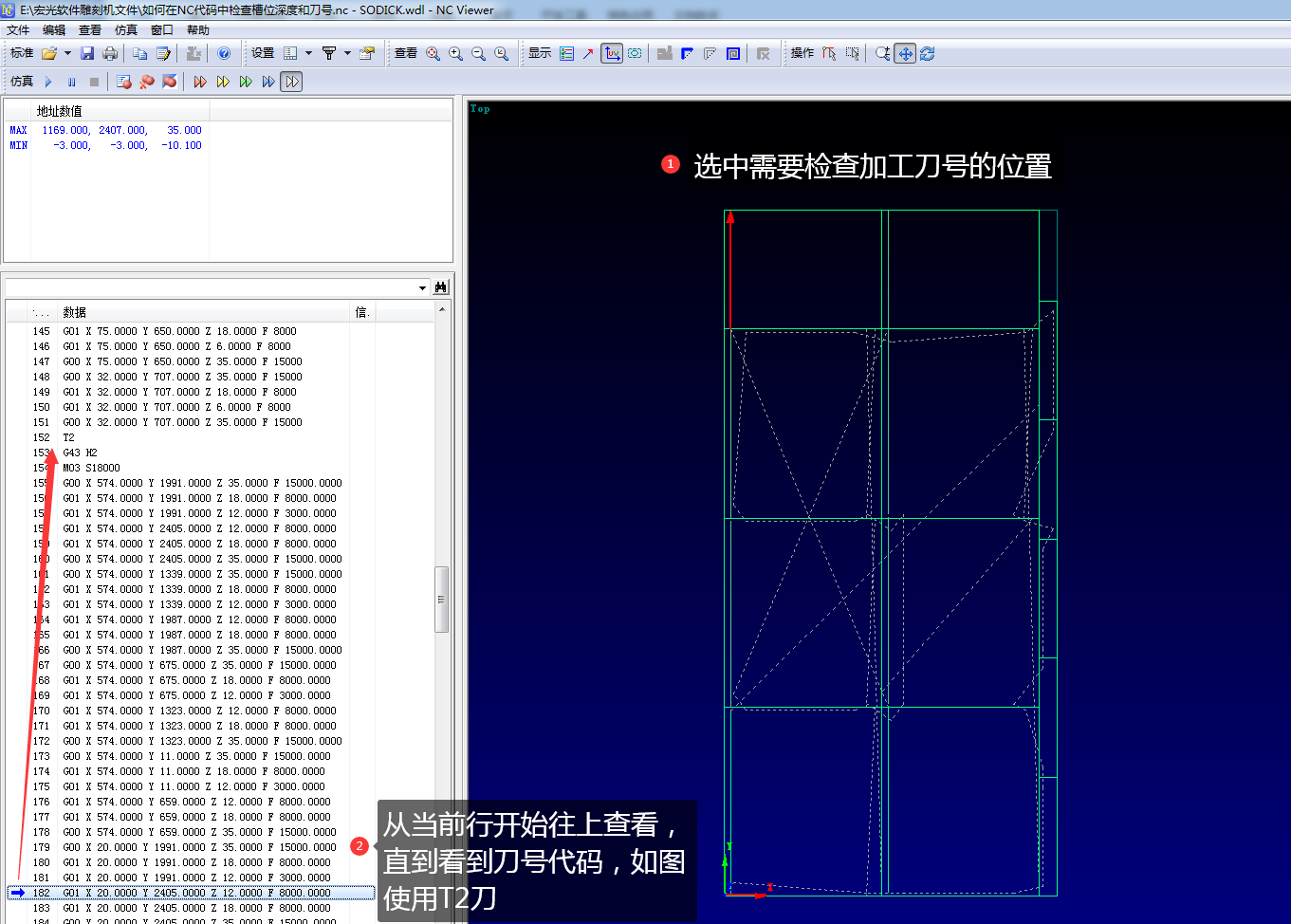

第1步：鼠标选中需要检查加工刀号的位置，软件会自动跳到加工位置的代码行，从当前行开始往上查看，直到代码中出现刀号的信息。如下图所示，开槽使用了T2刀进行加工。

温馨提示：
