当孔径和刀径一样时如何在NC代码中查看孔的直径

添加时间：2021-04-30 14:54:30 浏览：

知识点掌握：

当孔径和刀径一样时如何在NC代码中查看孔的直径。

文档说明：

正常情况下，我们软件导出的NC数据是不会有问题的，大家都不用去怀疑软件的数据，如果你确实想在NC中查看和确认孔的直径，则可以进行操作，本文档主要是介绍当孔径和刀径一样时如何在NC代码中查看孔的直径，总共分为5个操作步骤。

例子说明：

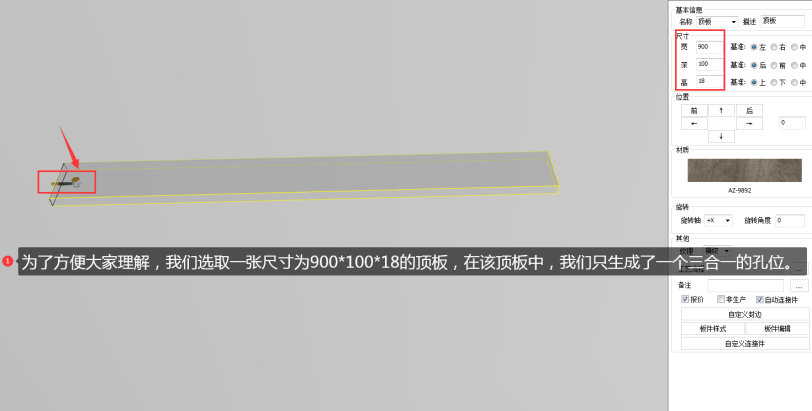

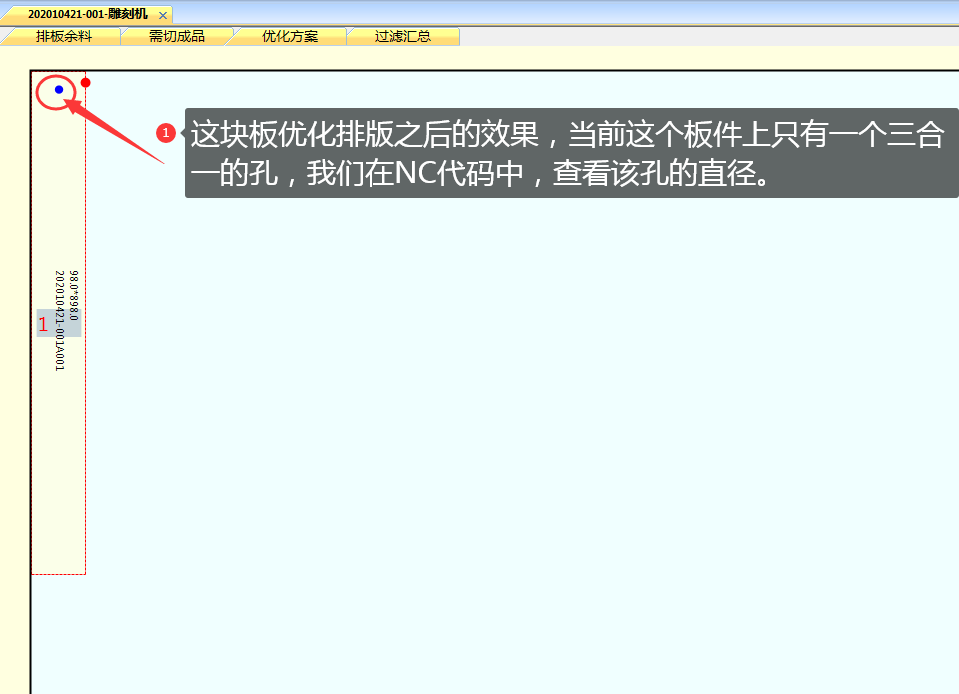

在本文档案例中，为了方便大家理解，我们选取一张尺寸为900*100*18的顶板，在该顶板中，我们只生成了一个三合一的孔位，当前我们就是要在NC代码中查看这个三合一大饼孔的直径。

操作步骤如下：

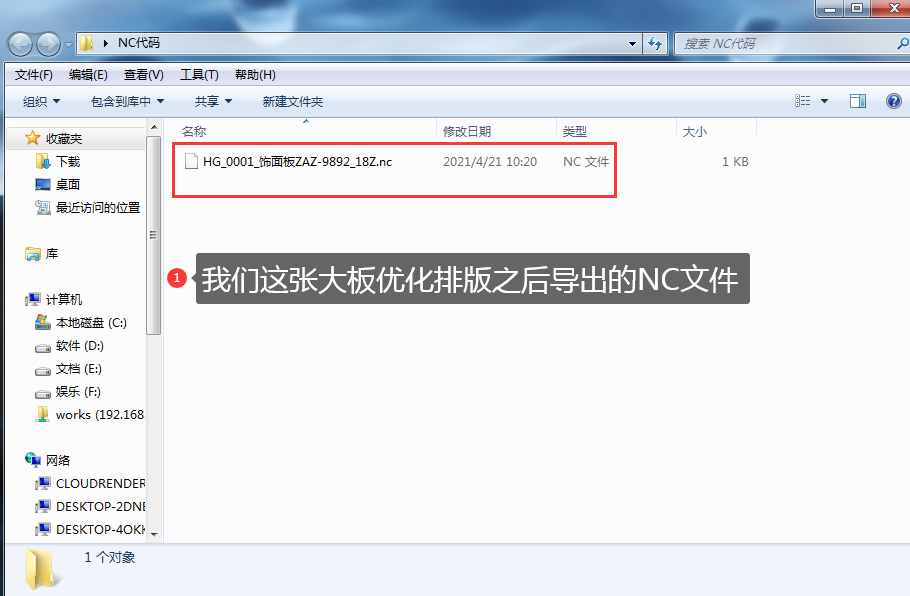

第1步：打开NCVIEWER5.2的工具，将我们需要查看孔直径所在的NC文件（比如：你需要查看第一张大板里面的孔直径，则你找到第一张大板的NC代码）拖进该工具界面中（将NC文件拖进工具中的方法：鼠标选中你需要查看孔直径的NC代码文件，鼠标左键按住不放，然后将鼠标移动到右侧蓝色界面中，然后放开鼠标左键，即可将NC文件拖进蓝色工具中。），如下图所示：

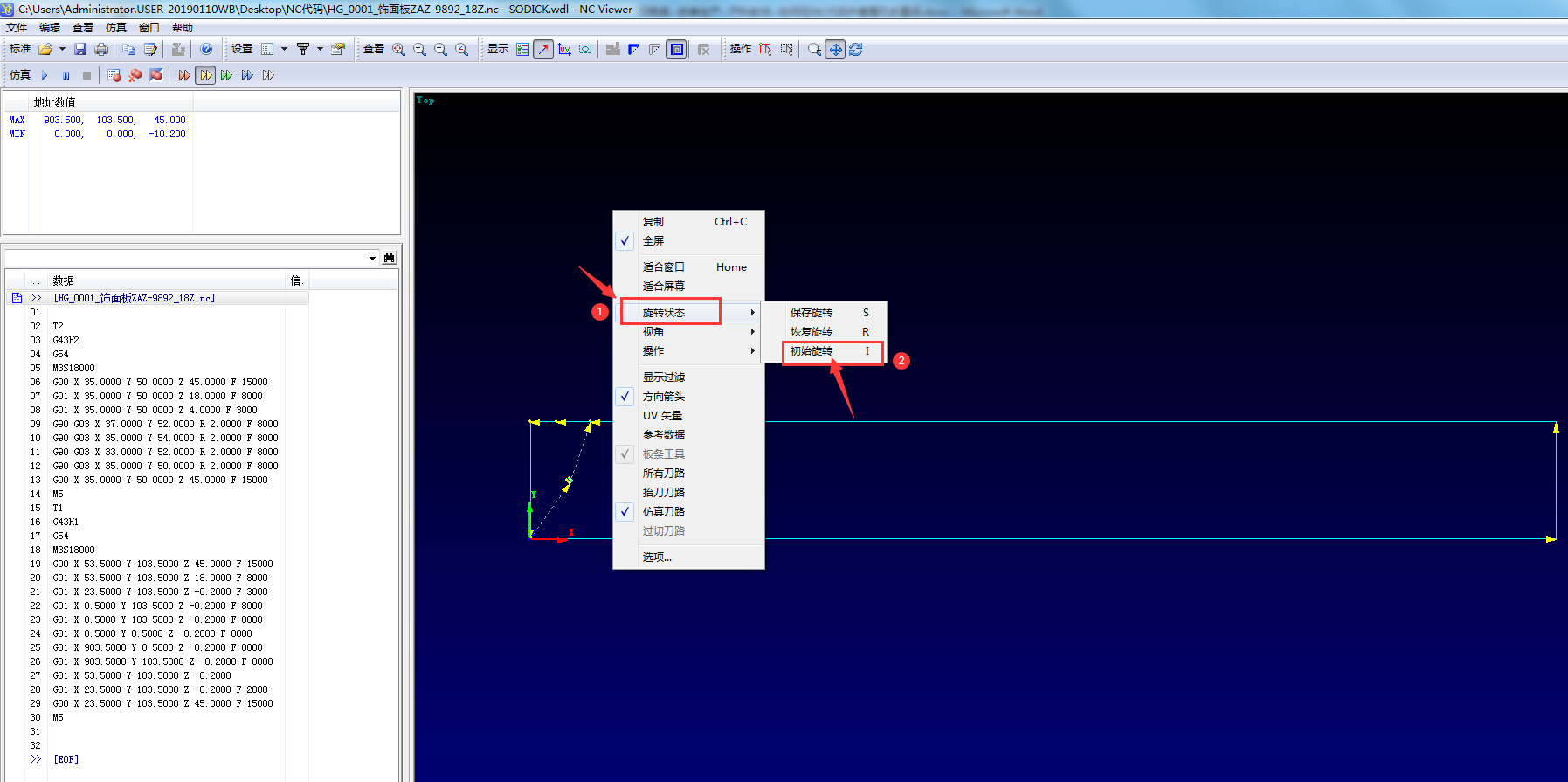

第2步：根据实际情况，为了方便直观地查看，我们可以在蓝色界面中，鼠标右键依次点击【旋转状态】--【初始旋转】，则我们导入进去的NC代码可以保持初始旋转，方便我们查看数据。如下图所示：

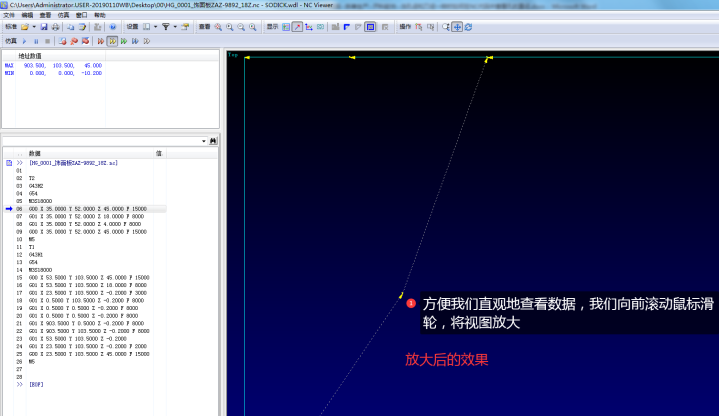

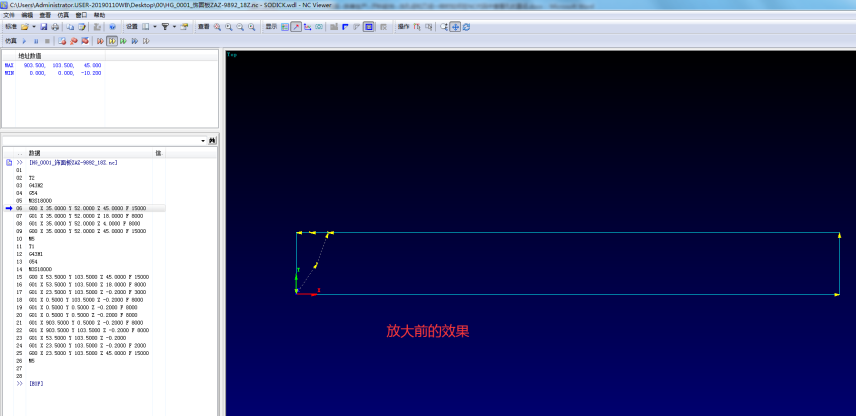

第3步：为了方便我们查看数据，我们可以滚动鼠标滑轮，向前滚动表示放大，将视图拉大。如下图所示：

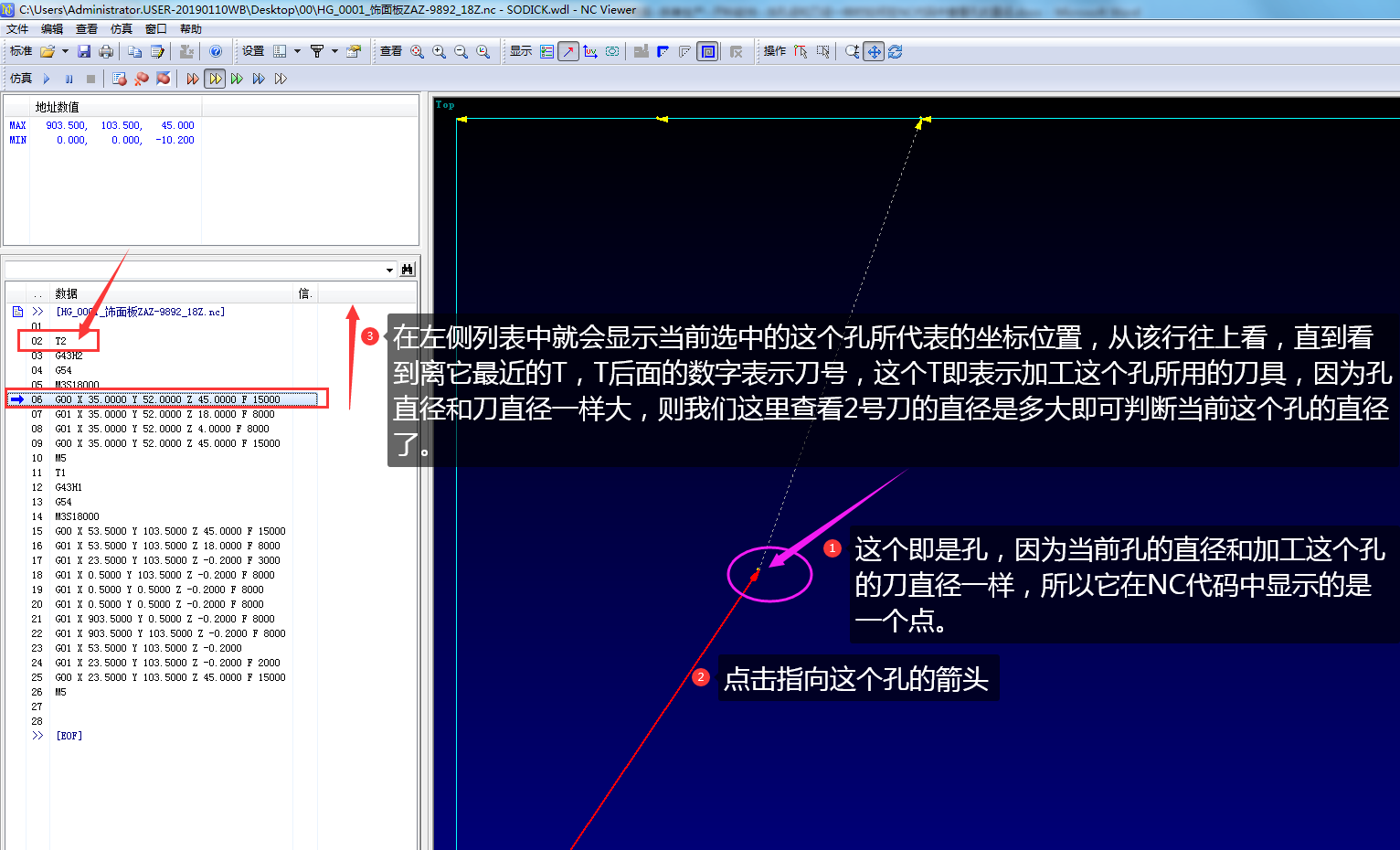

第4步：拉大镜头可看到当前的孔在蓝色工具中显示的是一个点，因为孔直径和刀直径一样大，我们只需要判断加工这个孔所用的刀直径是多少即可判断当前这个孔的直径。在右侧中选中指向这个点的箭头，在左侧列表中即可显示当前这个孔的坐标位置，一直往上看，直到看到离该行最近的T开头的数据，T后面的数字表示加工这个孔所使用的刀号，在本文档中，加工这个孔调用的是2号刀。如下图所示：

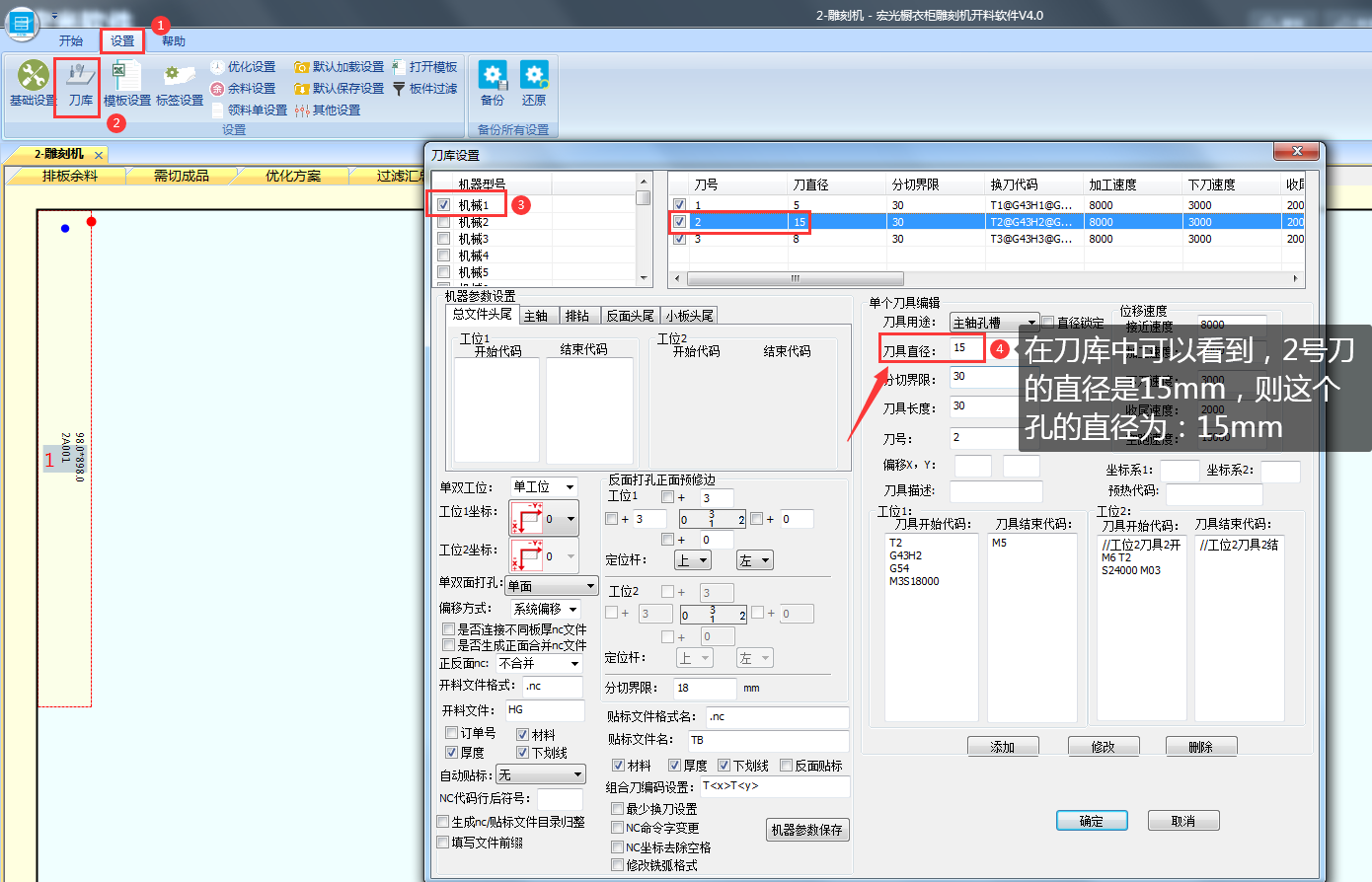

第5步：打开开料软件，依次点击【设置】--【刀库】，点击对应的机器型号，可以查看当前加工这个孔的刀号所对应的刀直径是多少，当前我们这里的2号刀直径为：15mm，则可得到：我们这个孔的直径为：15mm。如下图所示：

总结：

因刀直径和孔直径一样，因此NC模拟工具中显示的孔为一个点。
我们只需要查看加工这个孔的刀直径即可得到该孔的直径。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
