导出雕刻机NC码的文件名称如何修改

添加时间：2021-11-26 13:52:20 浏览：

知识点掌握：
l 掌握把软件现有的连接件修改为自己想要的规则。

操作步骤如下：
第1步：打开雕刻机软件，并导入需要开料的板件。

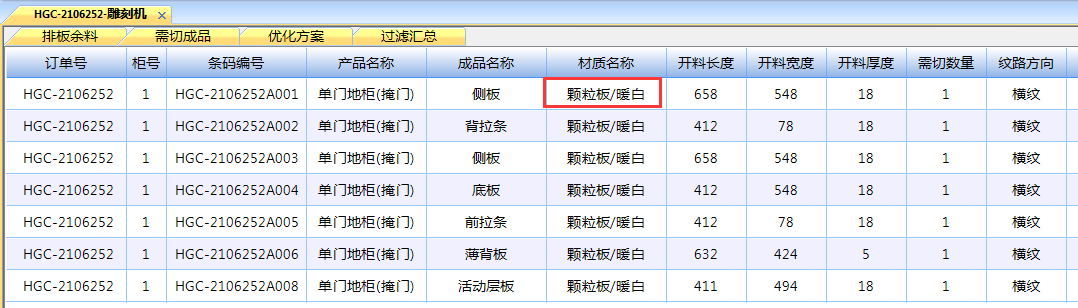

通过导入的文件可以看到，板件的材料为【颗粒板/暖白】。

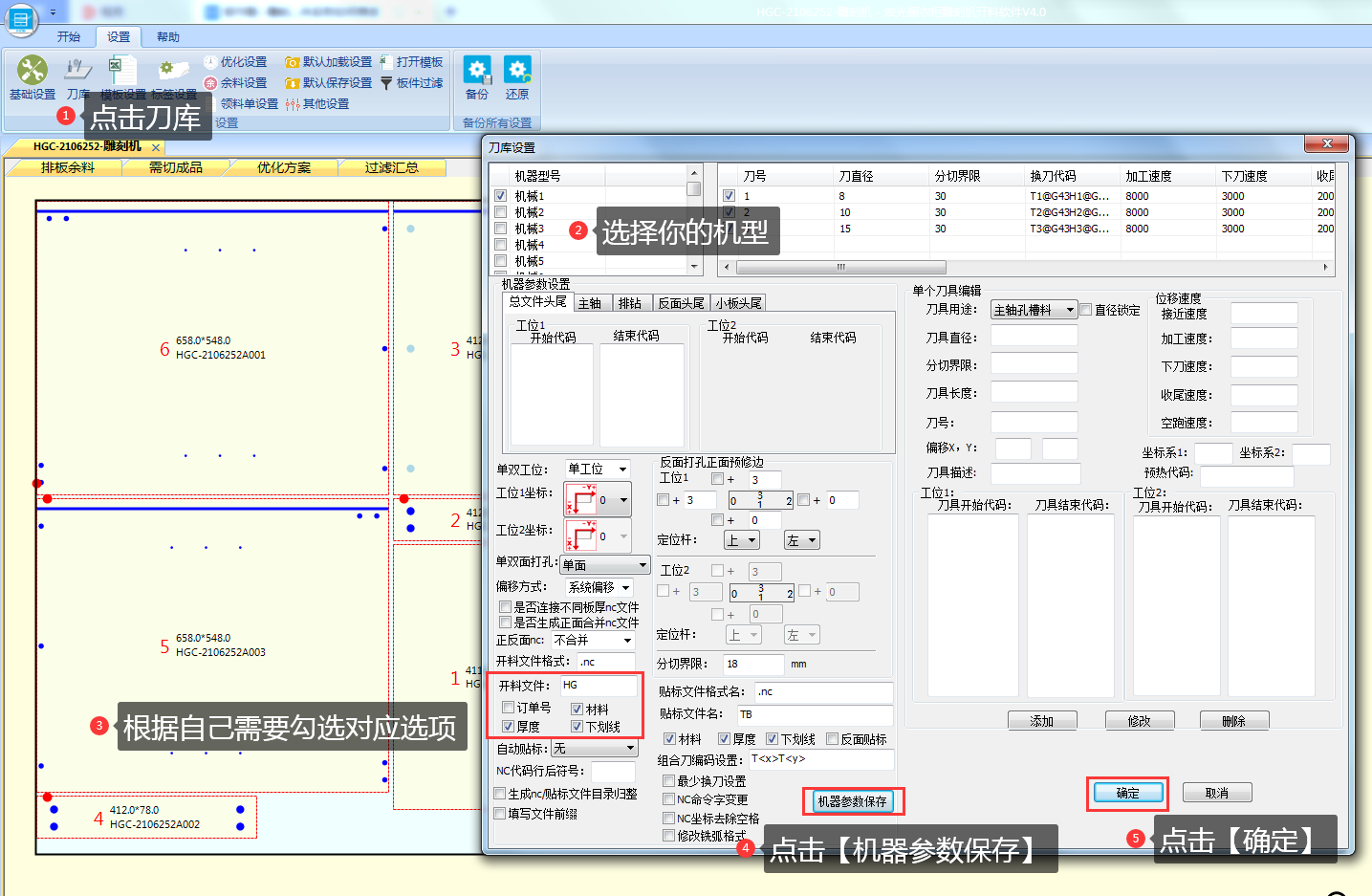

第2步：点击【刀库】，在弹出的界面中设置NC码文件名称，按下图操作保存即可。

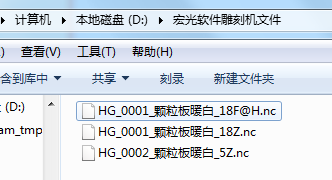

如上图，默认勾选了【材料】、【厚度】、【下划线】，则导出的NC码文件名称如下：

下面以其中一个文件【HG_0001_颗粒板暖白_18Z.nc】讲解一下NC码文件名称的构成。
1. HG:如上图中框选部分，默认是HG，你也可以根据自己需要修改为其他内容，注意，此项建议必须最少保留一个字母。

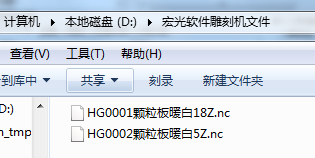

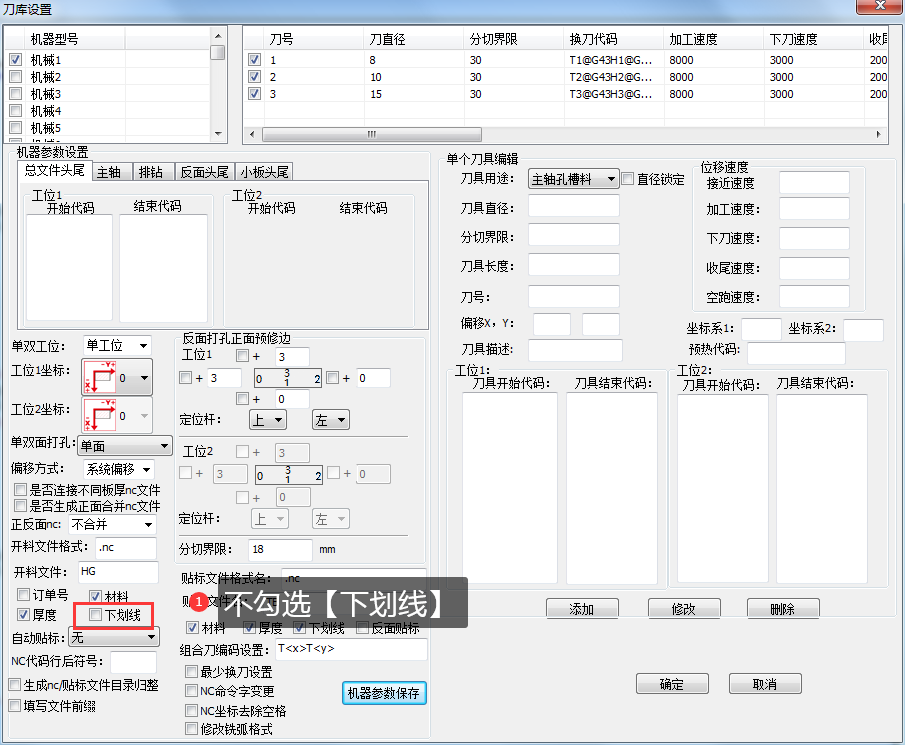

2. _：此项为上图中的【下划线】部分，如果不勾选【下划线】的选项，则如下图所示，文件名称中不存在“_”。

3. 0001：四位固定长度的流水号，此项长度无法修改，即无法修改为001或者01。1代表第一张大板，2代表第二张大板，以此类推。

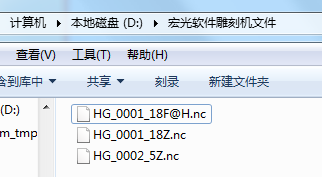

4. 颗粒板暖白：此项为板材的材料。如果不勾选【材料】的选项，则如下图所示，文件名称中不存在板件的材料名称。

5. 18：代表板件厚度。
6. Z:代表正面孔，如果是反面孔，则是字母F。
7. @H：代表翻板方向，目前软件导出的反面文件只有一种翻板方向。
8. .nc:代表文件的格式后缀名。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
