如何设置刀具用途

添加时间：2021-11-26 13:57:55 浏览：

知识点掌握：
l 掌握在开料软件中设置刀具的用途。

操作步骤如下：

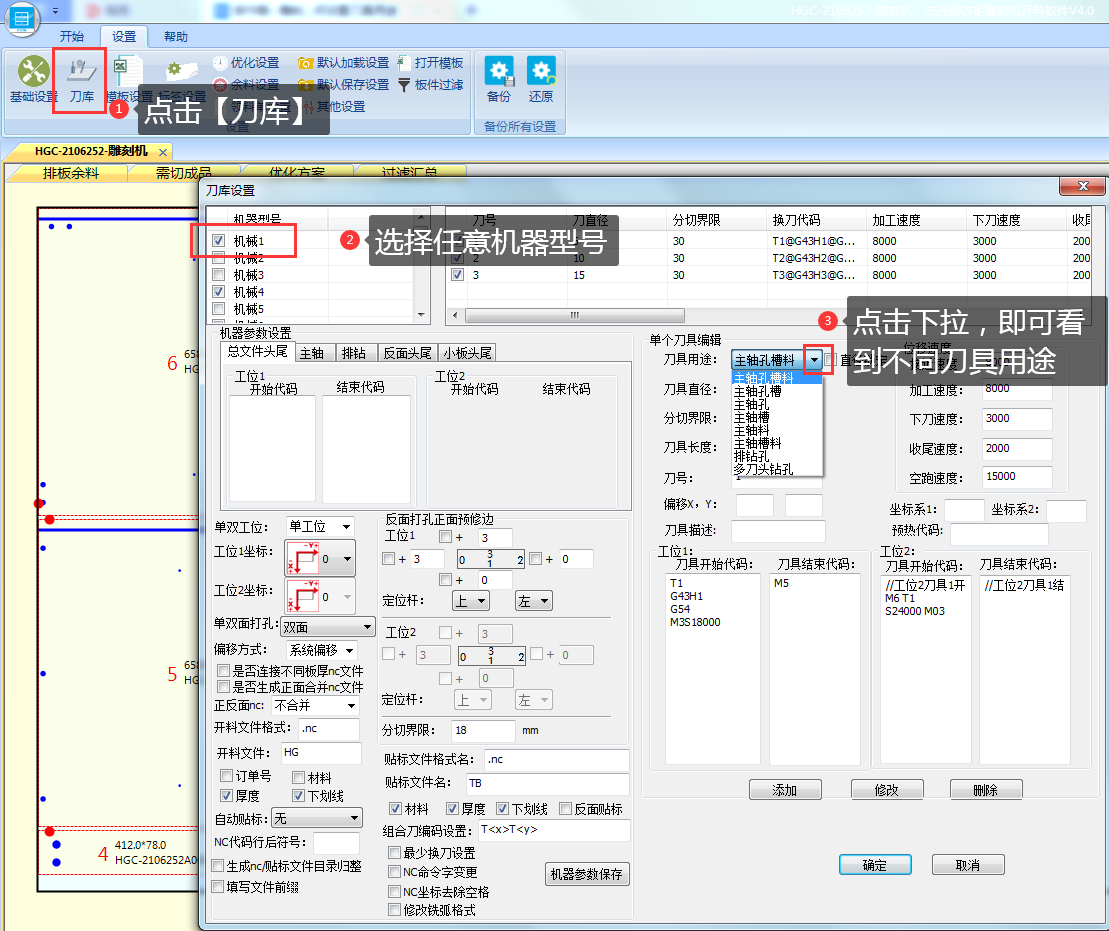

第1步：登录开料软件，打开【刀库设置】界面，如下图所示。

如上图，【刀具用途】分别有【主轴孔槽料】、【主轴孔槽】、【主轴孔】、【主轴槽】、【主轴料】、【主轴槽料】、【排钻孔】、【多刀头钻孔】。每一种刀具用途具体使用如下：
Ø 主轴孔槽料
如果刀具设置为此用途，则主轴刀在加工过程中，会进行打孔、开槽、开料的加工操作。
Ø 主轴孔槽
如果刀具设置为此用途，则主轴刀在加工过程中，只会进行打孔、开槽的操作，不会进行开料的加工操作。
Ø 主轴孔
如果刀具设置为此用途，则主轴刀在加工过程中，只会进行打孔的操作，不会进行开料或者开槽的加工操作。
Ø 主轴槽
如果刀具设置为此用途，则主轴刀在加工过程中，只会进行开槽的操作，不会进行打孔或者开料的加工操作。
Ø 主轴槽料
如果刀具设置为此用途，则主轴刀在加工过程中，只会进行开槽、开料的操作，不会进行打孔的加工操作。
Ø 排钻孔

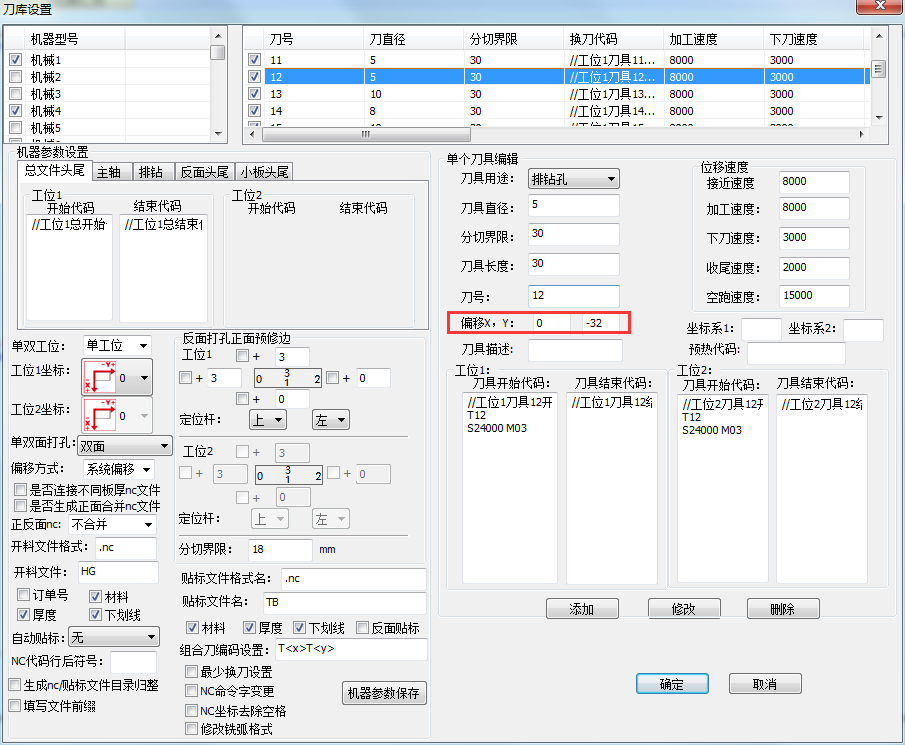

如果需要把刀具设置为此用途，机器本身需要有钻包的功能。设置【排钻孔】的刀具，需要根据钻包原点设置每一把排钻刀的偏移值，如下图所示，具体偏移值需要根据每台机器排钻包原点而定。

Ø 多刀头钻孔
开启组合刀（双刀下）的设置。如果需要把刀具设置为此用途，机器本身需要有钻包的功能，并且支持双刀下。

例子：
1. 问：如果开料机有3个主轴，1号刀直径是6mm，2号刀直径是5mm，3号刀直径是15mm，我需要1号刀开料、开槽、打8mm孔，2号刀打5mm孔，3号刀打15mm的大饼孔，刀具用途应该怎么设置呢？
答：根据需求，每把刀的刀具用途如下设置

刀号	直径（mm）	道具用途
1号刀	6	主轴孔槽料
2号刀	5	主轴孔
3号刀	15	主轴孔

按上面是刀具用途设置，到遇到有8mm的孔时，软件会优先调用直径大的刀具，即1号刀进行打孔。

2. 问：如果开料机有3个主轴，1号刀直径是6mm，2号刀直径是8mm，3号刀直径是15mm，我需要1号刀开料、开槽，2号刀打8mm孔，3号刀打大饼孔，刀具用途应该怎么设置呢？
答：根据需求，每把刀的刀具用途如下设置

刀号	直径（mm）	道具用途
1号刀	6	主轴槽料
2号刀	8	主轴孔
3号刀	15	主轴孔

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
