如何通过图纸加工查看板件的孔位信息

添加时间：2021-10-07 18:03:25 浏览：

知识点掌握：
1.掌握如何通过软件导出板件CAD孔位图。

操作步骤如下：

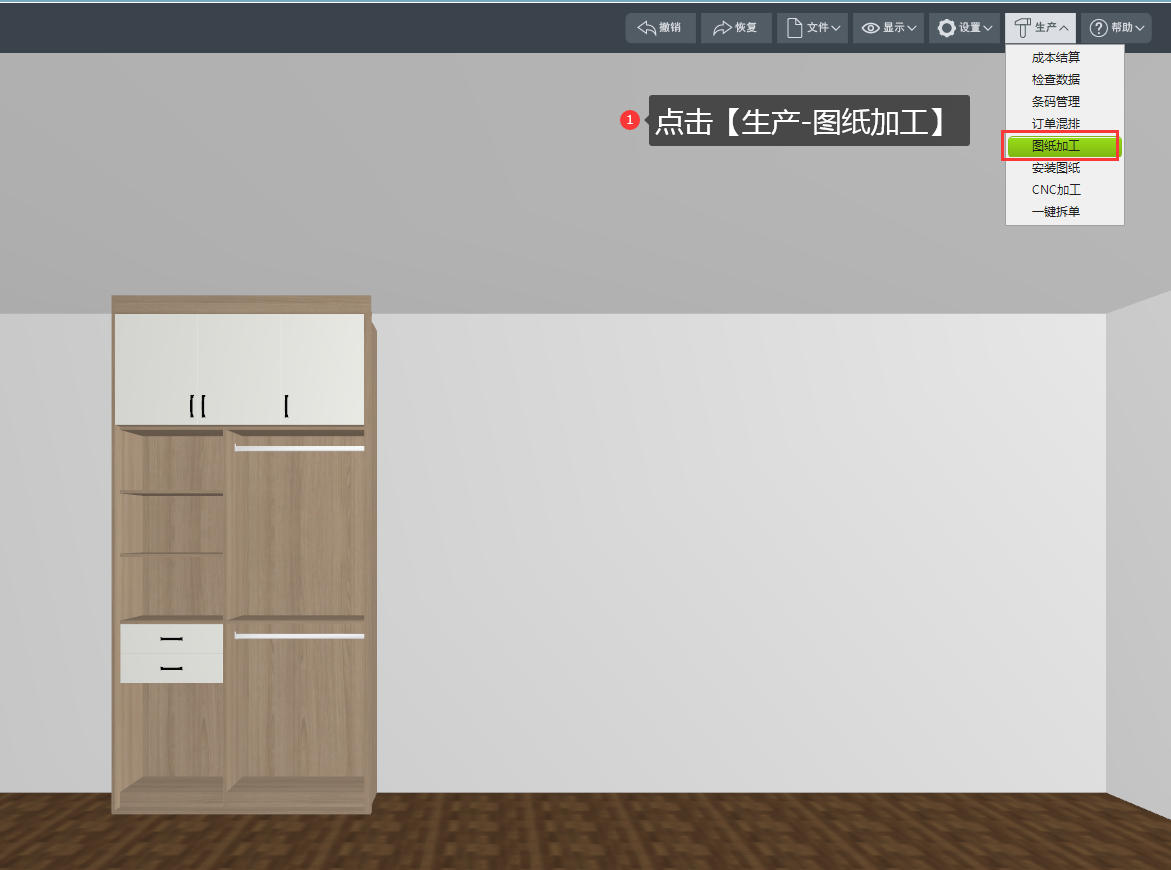

第1步：在场景中画好柜体后，点击【生产-图纸加工】命令，直接导出孔位图信息。
注意：需要登录生产锁的账号，软件会有显示【生产】这个命令，店面锁是没有这个功能的。

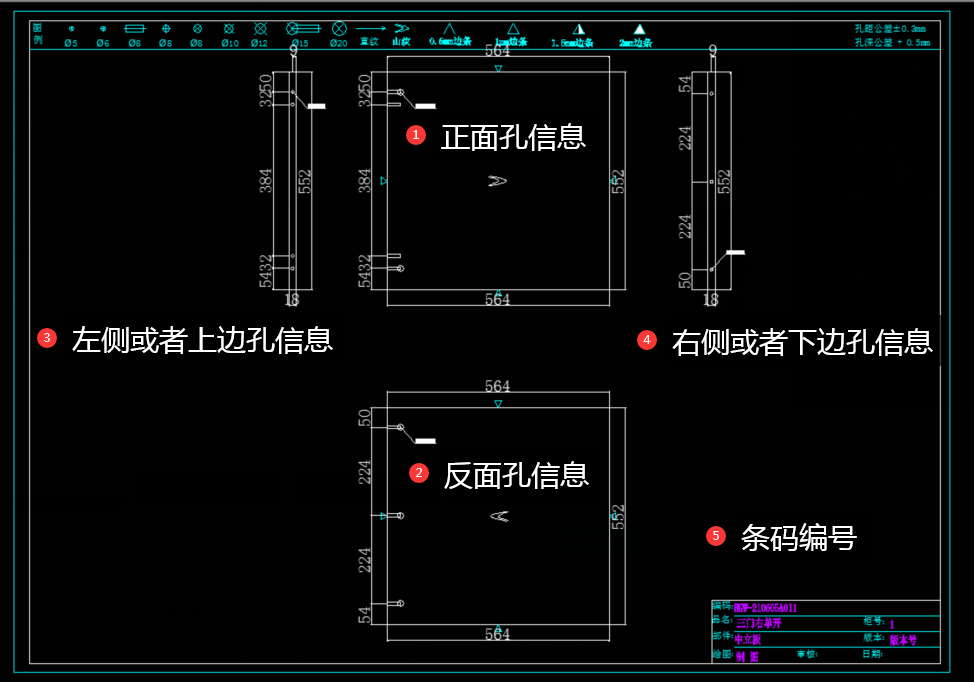

第2步：软件自动导出CAD后，如下图所示：

知识点：
CAD中左下角的第一个图框是第一块小板，条码编号为XXXA001，其中XXX代表具体的合同号；
CAD中每行都是10块小板；
每块独立的小板，详细介绍如图所示。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
