板件如何导入CAD异形

添加时间：2022-06-02 17:56:11 浏览：

知识点掌握：

l CAD异形文件的要求
l 从哪里导入CAD异形文件

操作步骤：
一、CAD异形的要求
1、必须是闭合的圆弧和直线，图形必须打散；
2、格式是cad的dxf格式；
3、cad异型轮廓不能超过板件原本尺寸范围；
4、画椭圆要求：输入大写PELLIPSE，然后按回车键，设置值为1，再按回车键；然后可以画椭圆，画好后用X打散。

二、从哪里导入CAD异形文件
第1步：选中需要编辑异形的板件，点击左边栏的【板件编辑】，如下图：

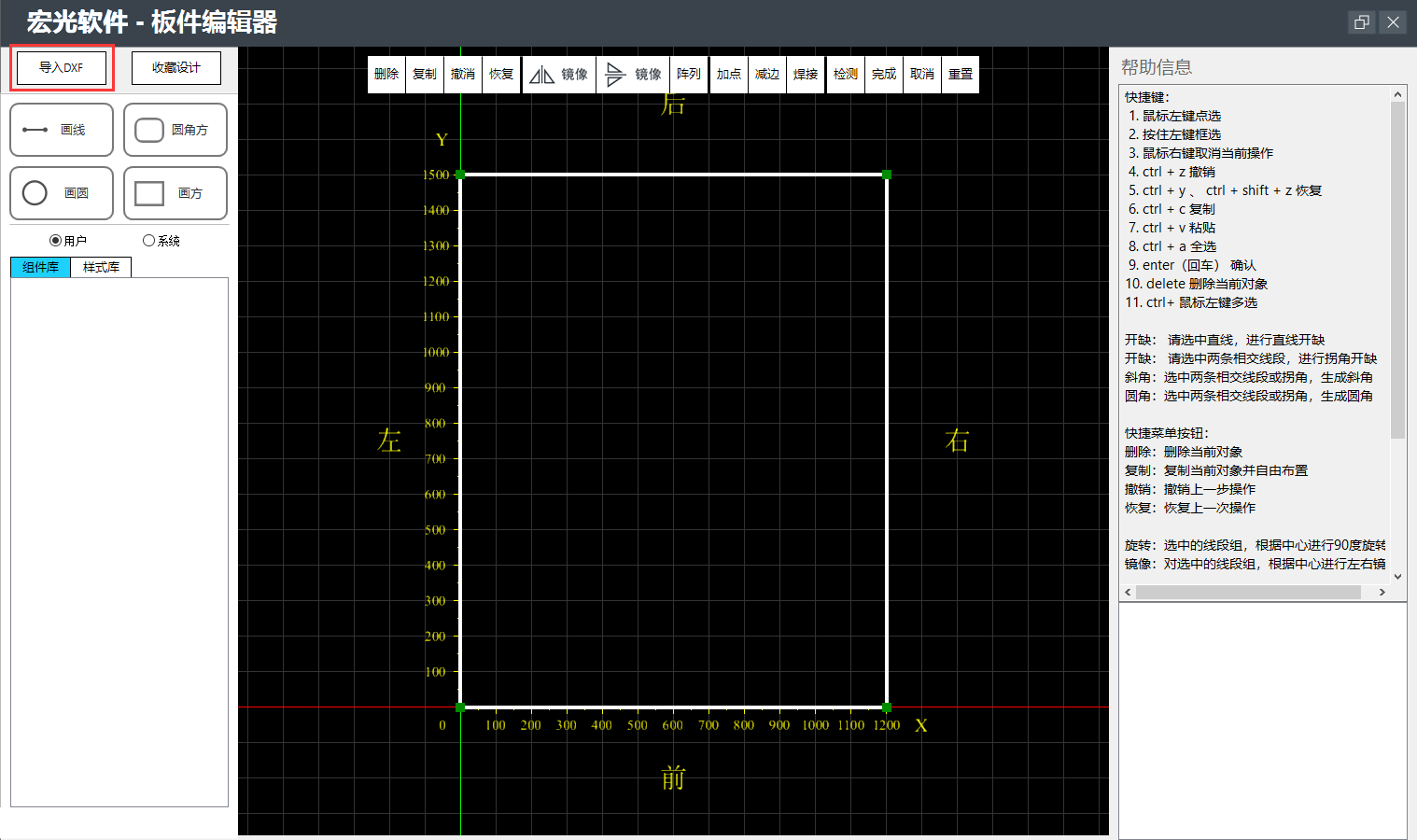

第2步：在弹出的话框中点击左上角的【导入DXF】，如下图：

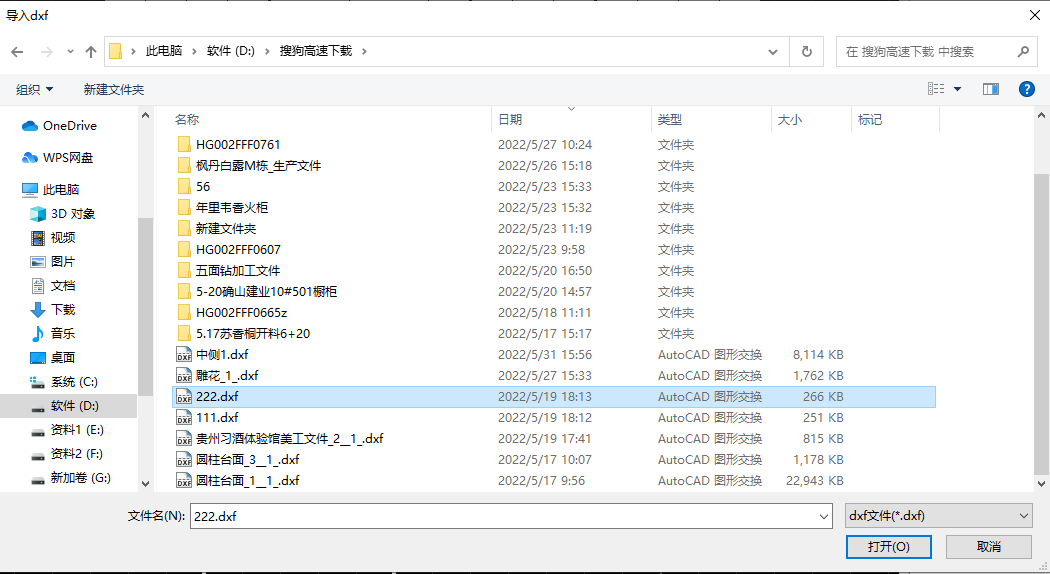

第3步: 选择已经准备好的异形dxf文件然后点击【打开】，如下图:

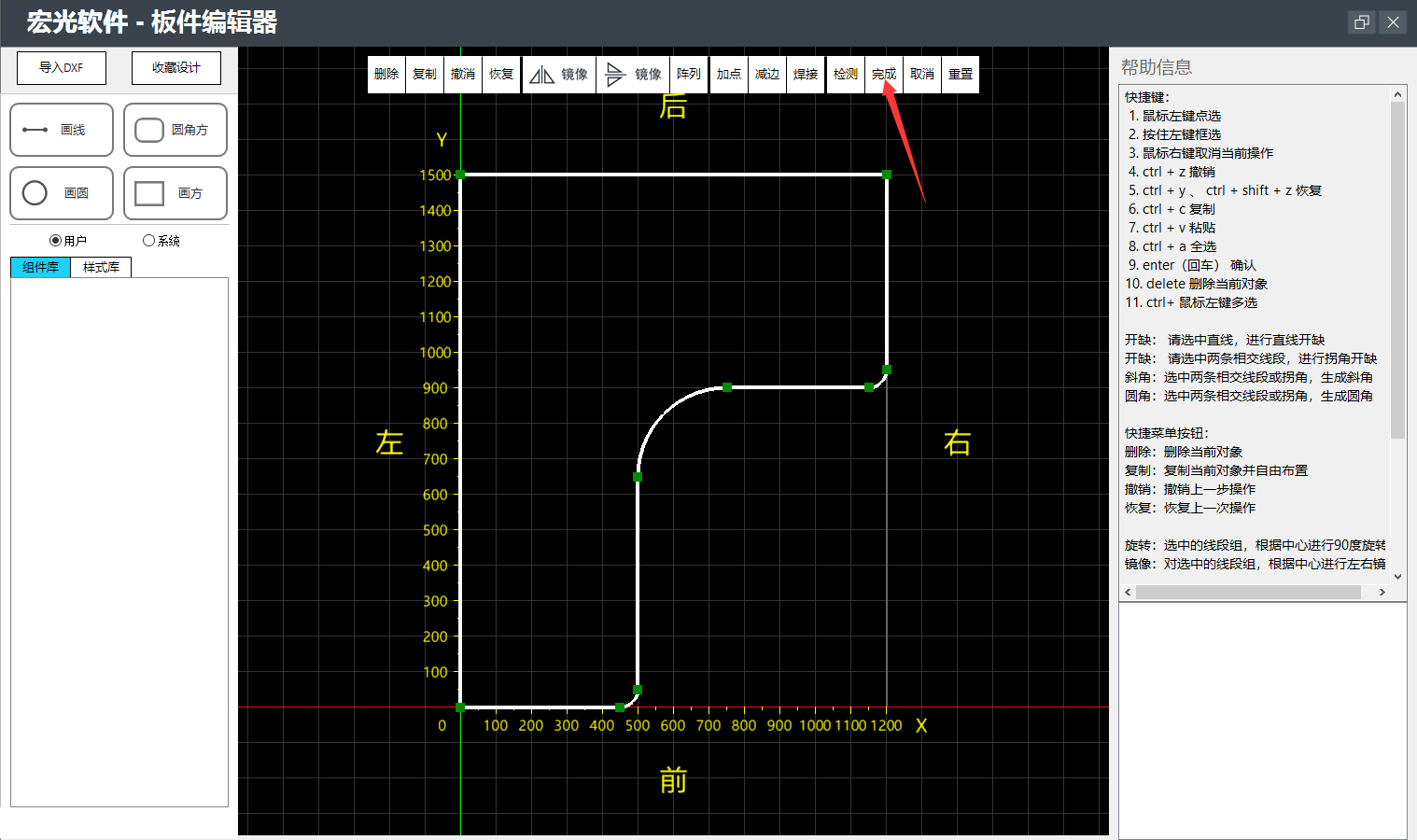

第4步：异形敃后，点击【完成】即可，如下图：

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光的支持。
