极速拼柜如何添加地脚
添加时间:2021-12-28 11:49:50 浏览:
知识点掌握:
l 极速拼柜如何添加地脚。
操作步骤如下:
第1步:打开软件,进入到极速拼柜界面,我们已经提前拼好了一个柜体,柜体生成好之后,我们需要对这个柜体添加地脚,如下图所示:

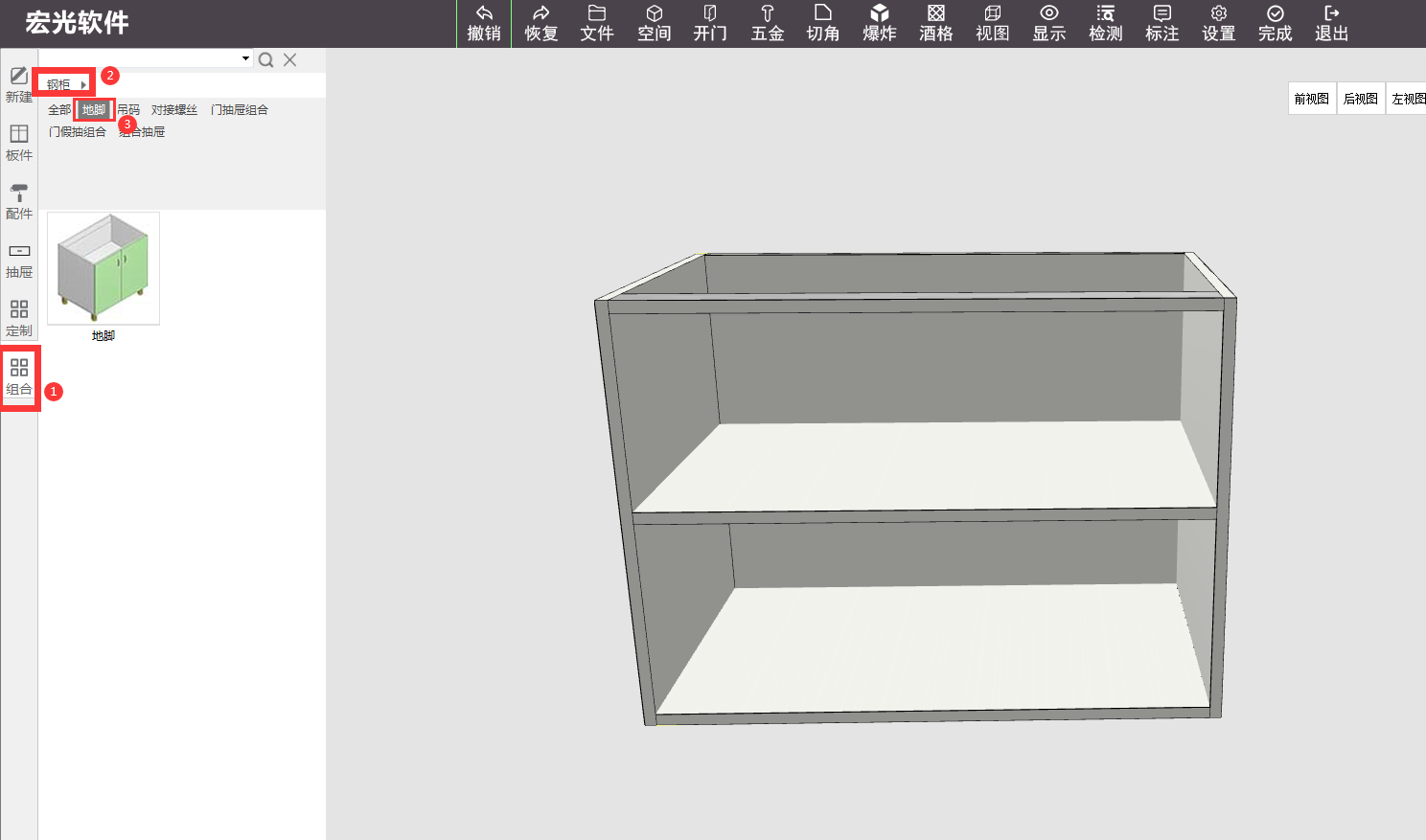

第2步:点击软件左侧【组合】,切换到【钢柜】,然后点击【地脚】,如下图所示:
第3步:在【地脚】下面,我们点击地脚的图片,在弹出的组合参数界面中,每个参数代表的含义如下图所示:
开缺:不缺【0】/左【1】中【2】/右【3】
表示,根据你的柜子开缺的情况下拉对应选择,如果柜体不开缺则下拉选成0,如果柜体是左开缺,则下拉选成1,如果柜体是中开缺,下拉选成2,如果柜体是右开缺,下拉选成3。
缺口宽
:如果你的柜子是有开缺的,则考虑到地脚的实际位置,根据柜子的实际开缺尺寸调整缺口宽这个参数。(如果柜体不开缺,这个默认参数不起作用)
缺口深:
如果你的柜子是有开缺的,则考虑到地脚的实际位置,根据柜子的实际开缺尺寸调整缺口深这个参数。(如果柜体不开缺,这个默认参数不起作用)
缺口偏移:
如果你的柜子是中开缺的,则考虑到地脚的实际位置,根据柜子的实际开缺尺寸调整缺口偏移这个参数。(如果柜体不是中开缺,这个默认参数不起作用)
地脚纵位置:
柜体深度方向地脚生成的位置。
地脚横位置
:柜体宽度方向地脚生成的位置。

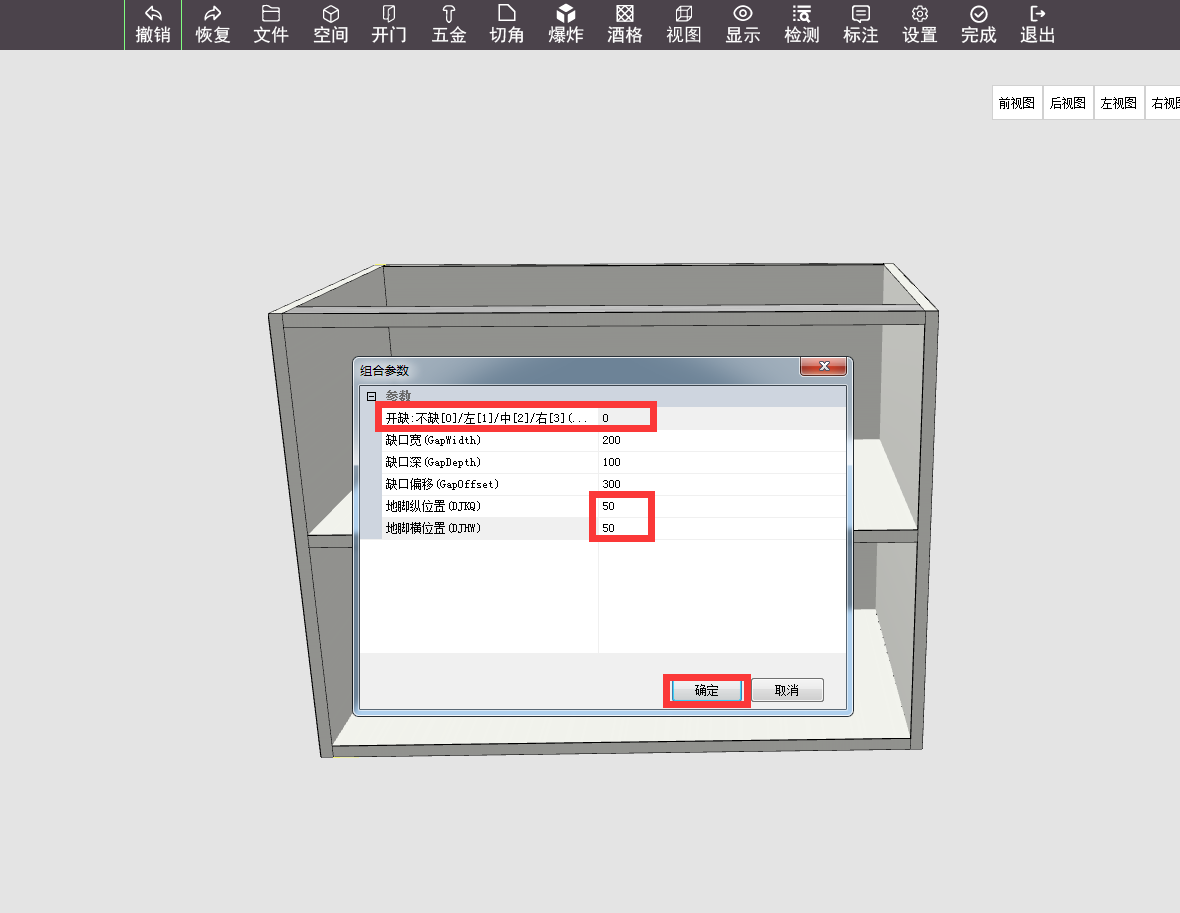

第4步:当前我们案例中的柜子是不开缺的,第一个参数我们下拉改成【0】表示不开缺,根据我们的实际需要,我们将 【地脚纵位置】和【地脚横位置】都改成50,表示地脚到底板板边缘的距离都是50,然后点击【确定】,如下图所示:

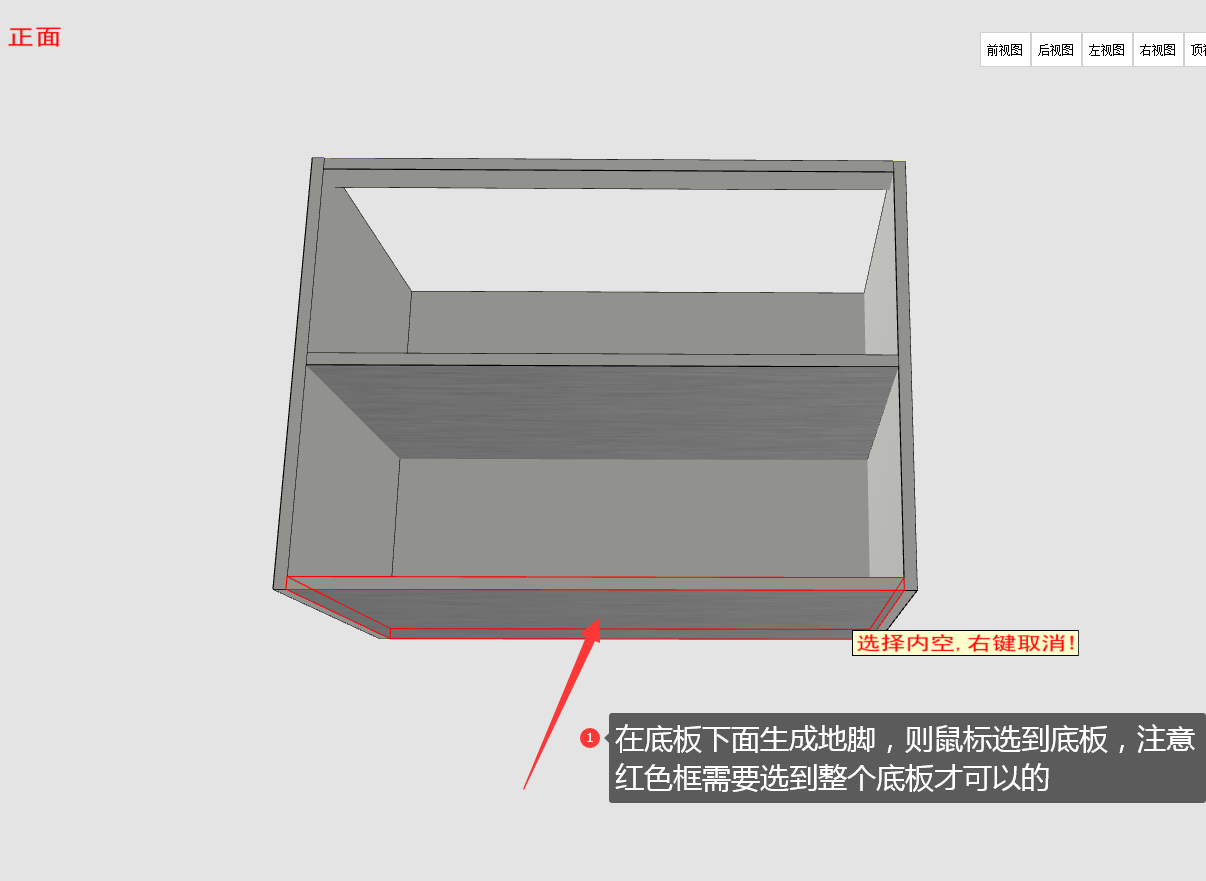

第5步:点完【确定】之后,根据鼠标提示,选择内空,则我们点击底板,注意点的时候红色框一定要将整块底板选到才是正确的,如下图所示:

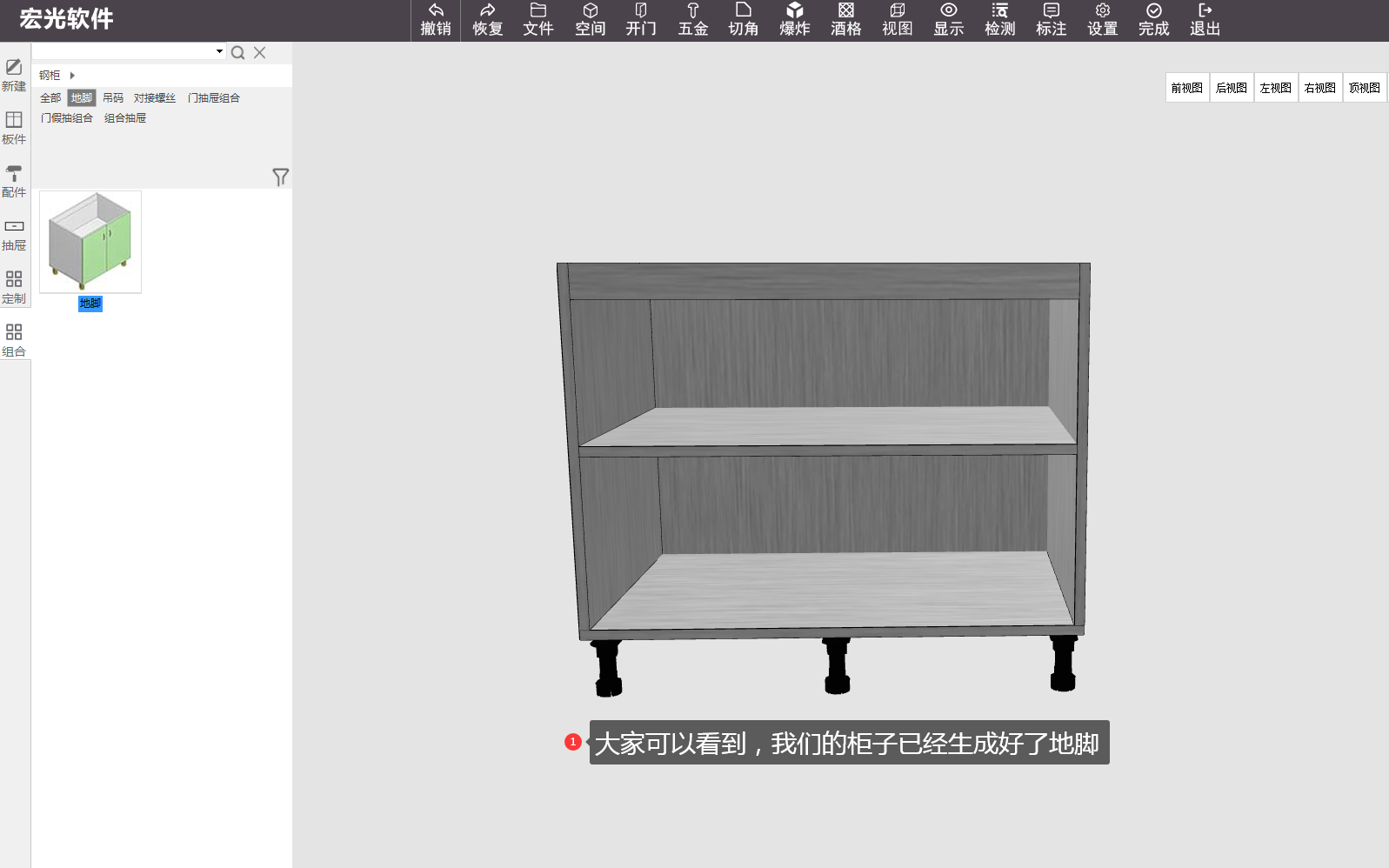

第6步:通过以上操作,我们可以看到我们的柜子上已经生成好了地脚,如下图所示:
温馨提示:
1、如有其他问题,可联系人工客服处理或致电020-87384993,感谢您对宏光的支持。
