掌握如何在板件上开穿圆孔

添加时间：2022-08-01 16:18:07 浏览：

知识点掌握：
l 掌握如何在板件上开穿圆孔。
文档说明：
在软件中，在板件上开穿圆孔有很多种方法，本文档主要介绍如何利用添加孔槽的功能在板件上生成孔位。注：开穿孔的意思是，板件面板和盖板的同一位置处生成大小一致的孔位。

操作步骤如下：
第1步：打开软件，进入到三维房间，切换到板件模式，选中板件，右键点击【添加孔槽】，如下图所示：

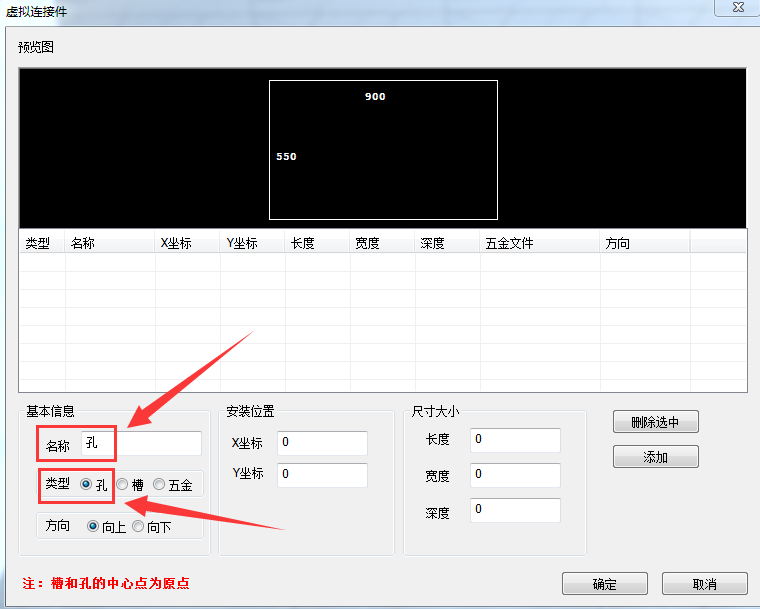

第2步：进到【虚拟连接件】界面，预览图表示当前这块板的俯视图尺寸轮廓，【名称】输入孔，【类型】切换到【孔】，如下图所示：

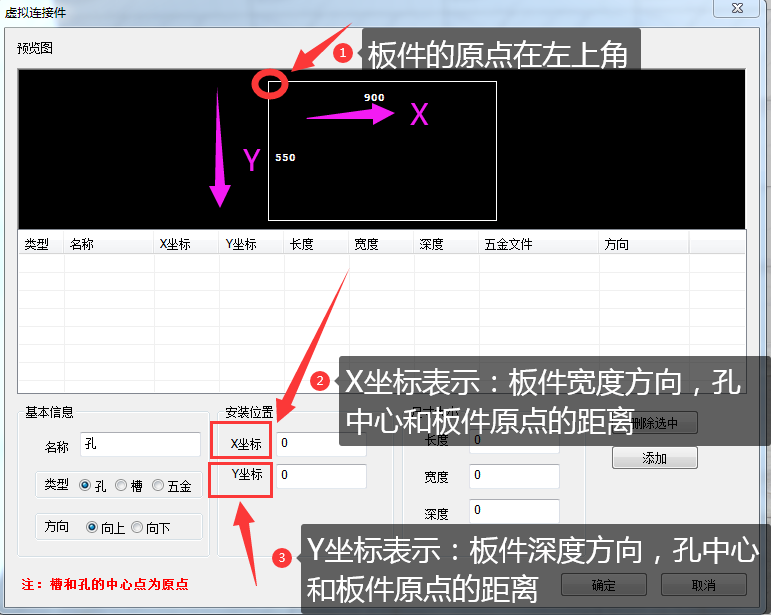

第3步：先将方向切换到【向上】，右侧【安装位置】表示孔在板件上生成的X和Y方向的位置，X坐标表示板件宽度方向，孔中心与板件左上角原点的距离，Y坐标表示板件深度方向，孔中心与板件左上角原点的距离，如下图所示：

第4步：根据我们实际的需要，在安装位置处，设置好孔中心距离板件原点XY坐标方向的位置，比如当前我们XY坐标分别输入250，表示孔中心距离板件左上角原点都是250的距离。

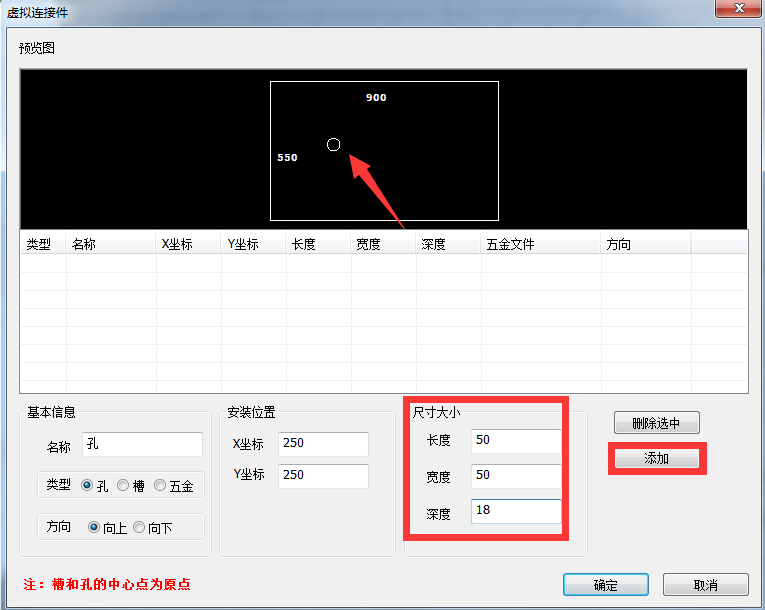

第5步：根据我们实际的需要，尺寸大小处，输入孔的长度、宽度和深度，表示确定圆孔的直径和深度。比如我们在长度和宽度中输入50，深度中输入18，表示孔的直径是50，深度是18，设置好点击【添加】，如下图所示：

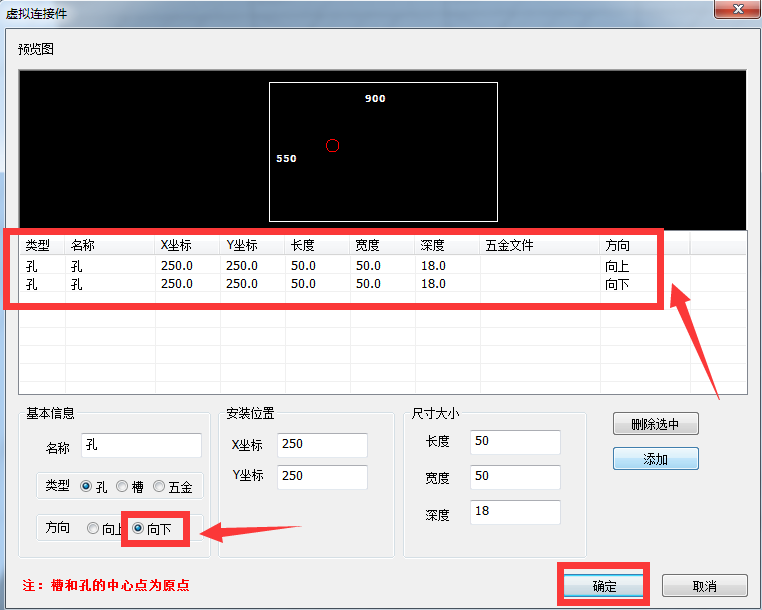

第6步：孔的【名称】、【类型】、【安装位置】和【尺寸大小】保持不变，将【方向】切换到【向下】，然后点击【点击】，表示在板件另一个面同样的位置生成一个同样大小的孔，如下图所示：

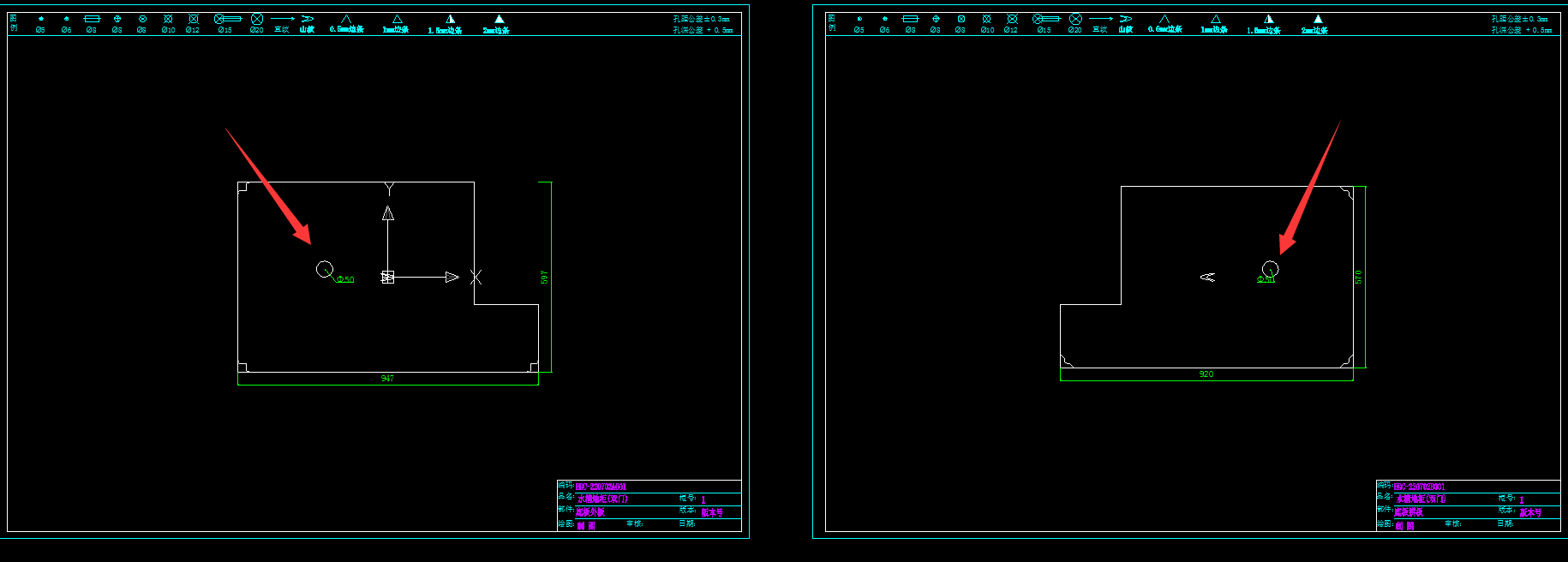

第7步：添加完之后，导出图纸加工，可以看到，板件的面板和盖板在相同位置处都生成了一个大小一样的圆孔，如下图所示：

注意事项：

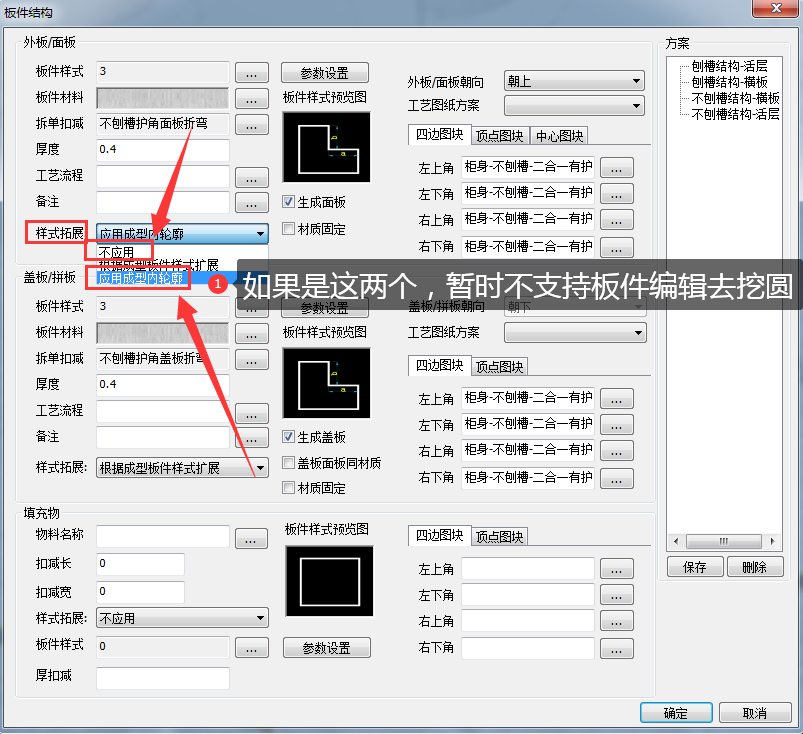

1、当板件的板件结构【样式拓展】为【不应用】或者【应用成型内轮廓】的时候，要在板件上生成圆孔，就可以用添加孔槽的方式生成孔位，这两种状态暂不支持使用【板件编辑】直接挖圆。

2、本文档介绍的添加孔槽的方法只适用于在板件上挖圆孔。
3、本文档介绍的添加孔槽的方法比较适用于在板件上挖开穿板厚的孔位，即板件面板和盖板都需要生成同一孔位。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
