掌握如何在门板上添加透气孔圆孔

添加时间：2022-08-01 16:31:06 浏览：

知识点掌握：
l 掌握如何在门板上添加透气孔圆孔。
文档说明：
在软件中，在门板上添加透气孔有多种方法，本文档主要介绍如何利用添加五金的方式在门板上添加透气孔。

操作步骤如下：
第1步：打开软件，先进到五金库，去五金库改一个拉手孔，让这个拉手孔的孔位数据跟我们门板上的透气孔一模一样。进到软件极速拼柜界面，在空白处右键点击【产品后台】--【五金库】，如下图所示：

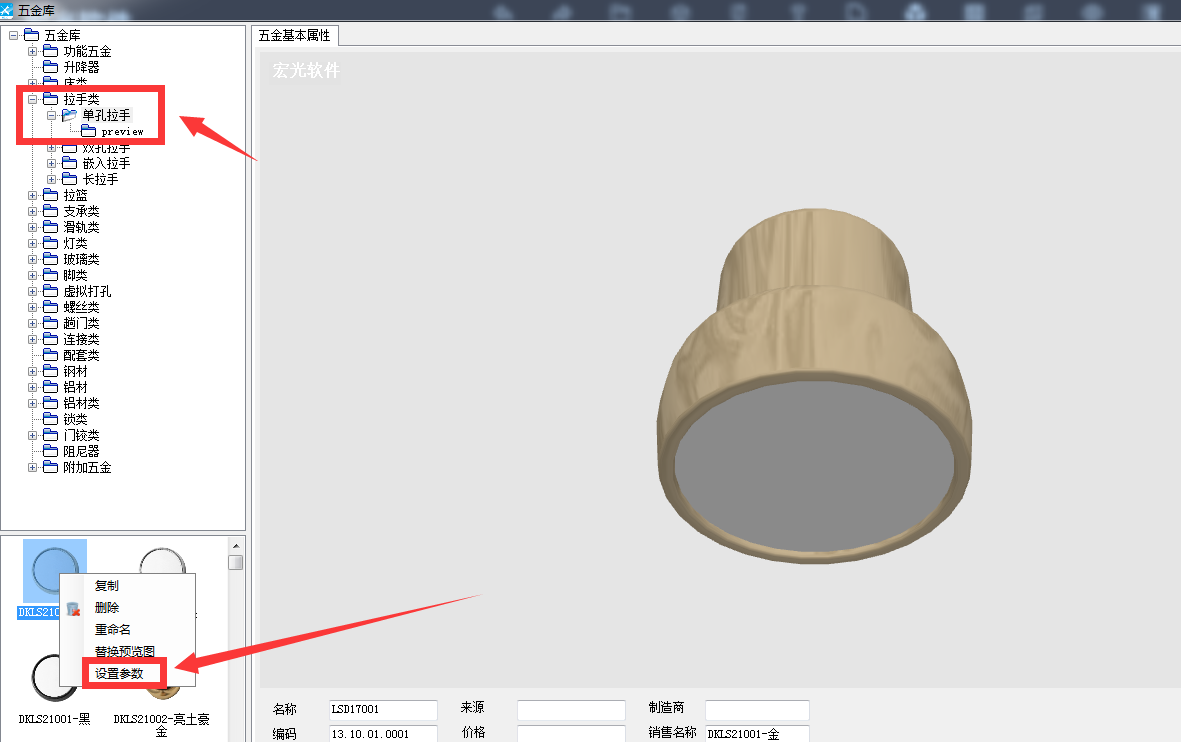

第2步：进到【五金库】界面，依次点击【拉手类】--【单孔拉手】，选取默认第一个拉手，然后鼠标右键点击【设置参数】，（你改的是哪个拉手，到时就选择哪个拉手，为了方便，可以默认改第一个拉手），如下图所示：

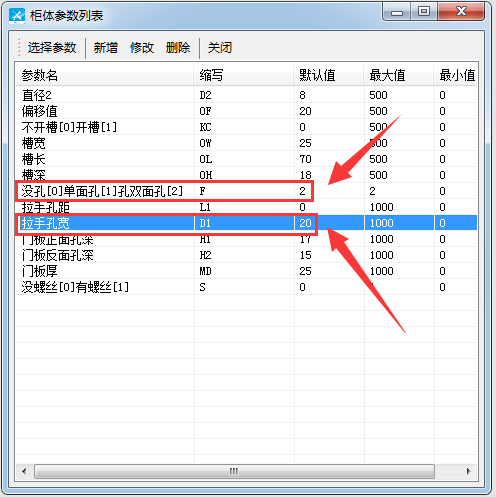

第3步：在弹出的界面中，鼠标双击F这个参数，将值改成2，表示板件面板和盖板都打孔；同时，我们透气孔的直径需要20，则在这个参数列表中，将拉手孔宽D1这个参数双击将值改成20，（透气孔直径你需要多少就将拉手孔宽的直径设置多少），如下图所示：

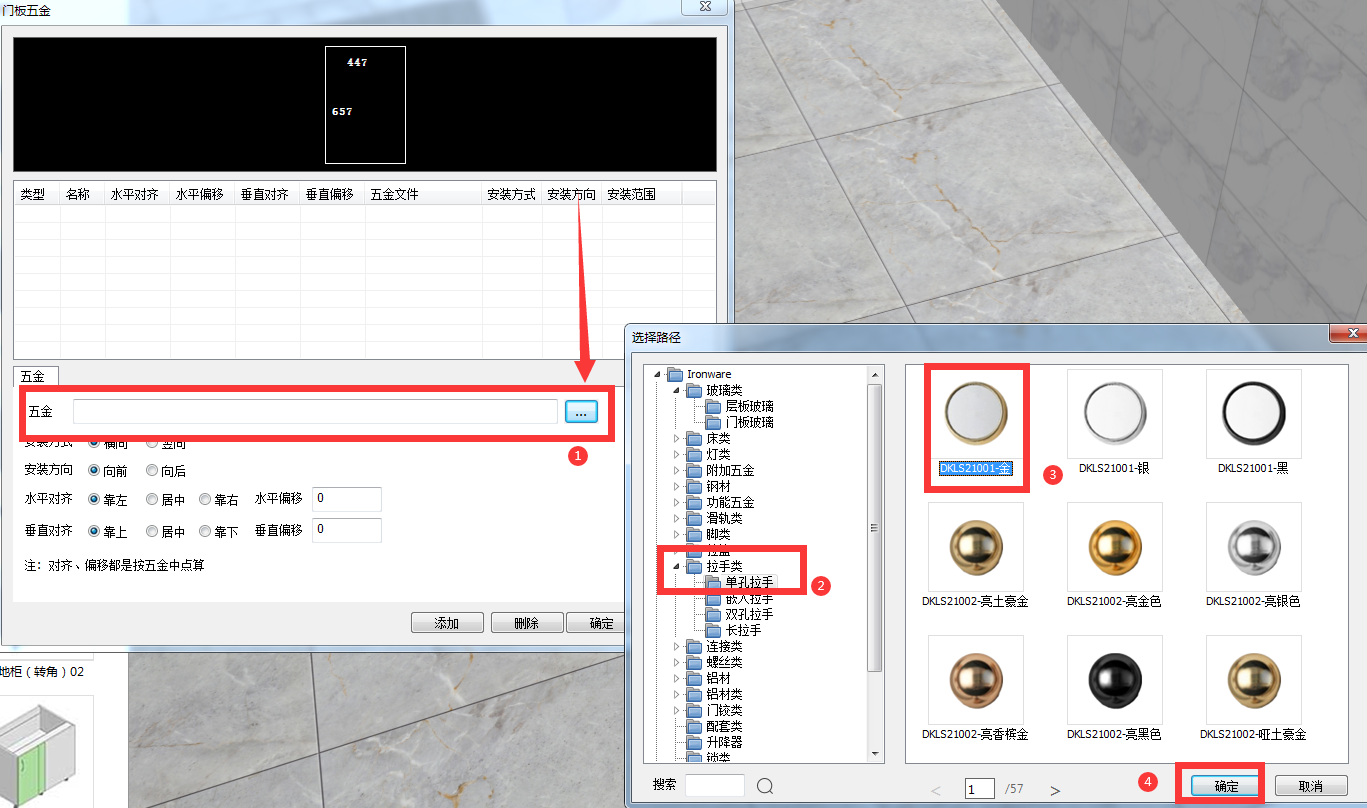

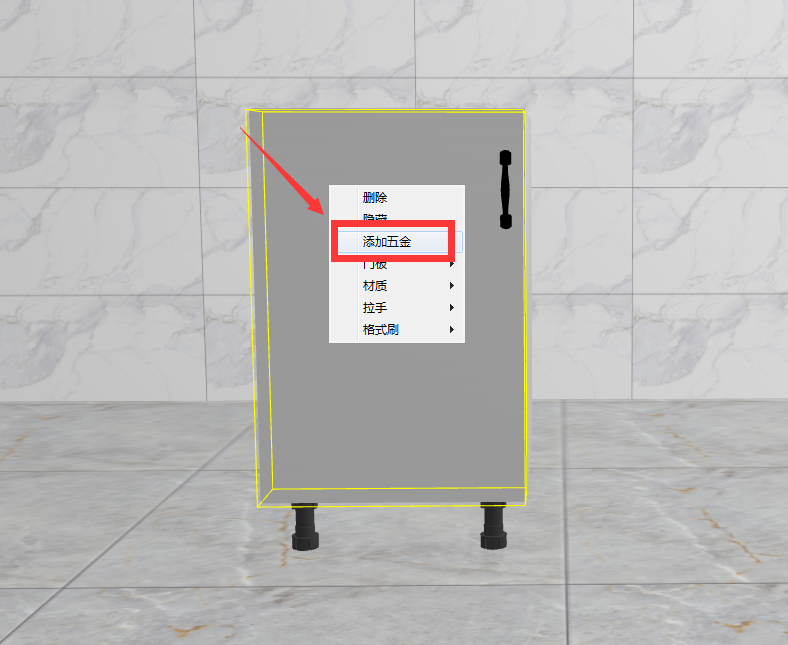

第4步：回到三维房间，在门板上添加五金，选择刚刚设置打孔的拉手。切换到板件模式，在三维房间中，选中需要加透气孔的门板，鼠标右键点击【添加五金】，在弹出的界面中，在第一行五金后面的按钮中选中单孔拉手（刚刚我们设置是哪个拉手打孔就选哪个拉手），如下图所示：

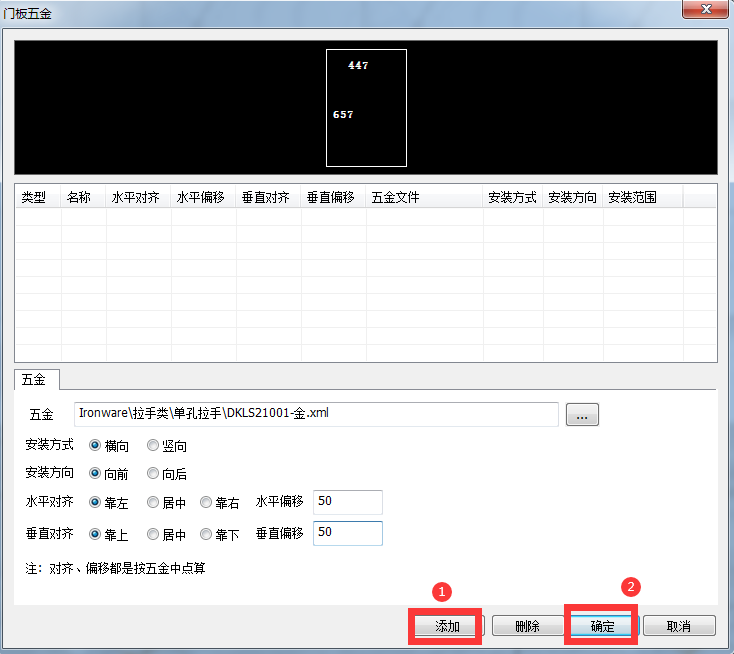

第5步：在弹出的界面中，【安装方式】【安装方向】【水平对齐】【垂直对齐】，表示孔需要安装在门板上哪个位置，这几个按钮我们根据我们的实际需要进行设置，设置好了点击【添加】，然后再点击【确定】，如下图所示：

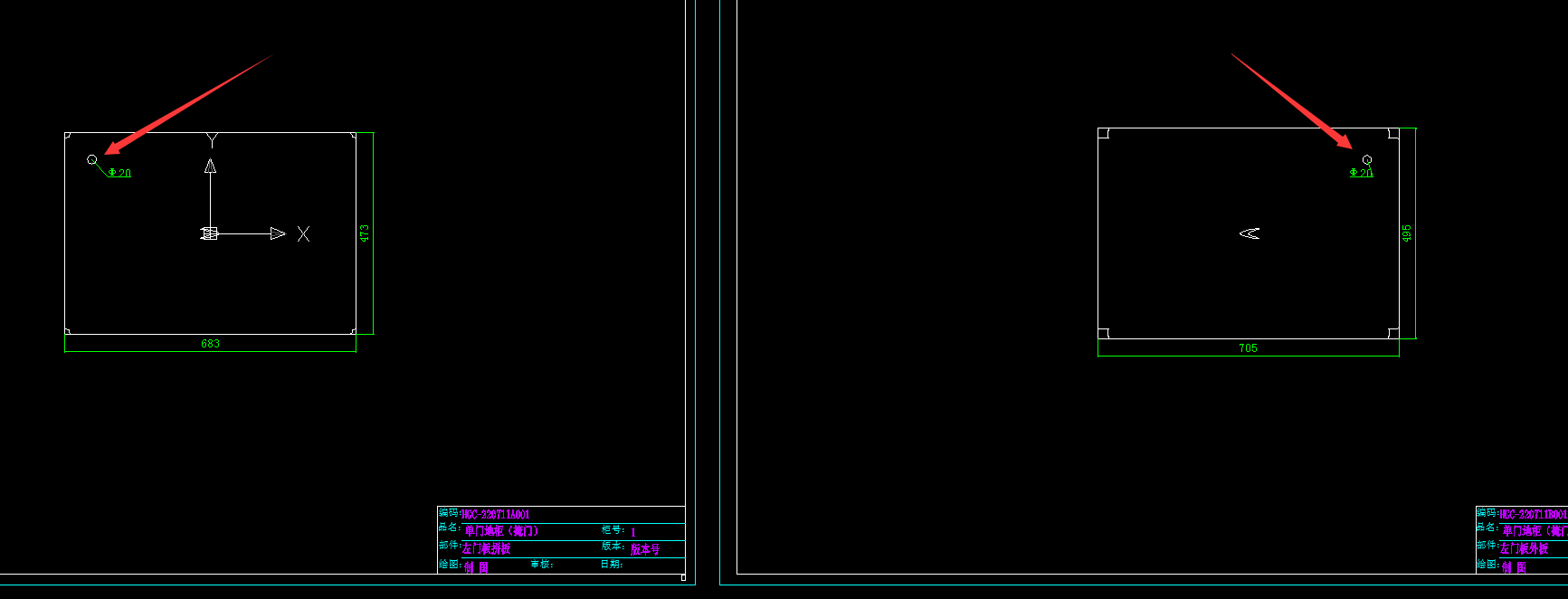

第7步：添加完之后，导出图纸加工，可以看到，门板的面板和盖板在相同位置处都生成了一个大小一样的透气孔圆孔，如下图所示：

注意事项：
1、本文档介绍的在门板上添加五金的方法只适用于在门板上挖透气孔圆孔，其他方形的孔暂时不支持生成。
2、本文档介绍的方法既可以在门板上开穿孔，也可以单独在门板外板或盖板上开孔，这取决于五金库里面设置的五金孔数据，见光板的操作是同理可得。

温馨提示：
1、如有其他问题，可联系人工客服处理或致电020-87384993，感谢您对宏光软件的支持。
