知识点掌握:
文档说明:
本文档主要是介绍如何设置大板原材料默认为横纹。
操作步骤如下:

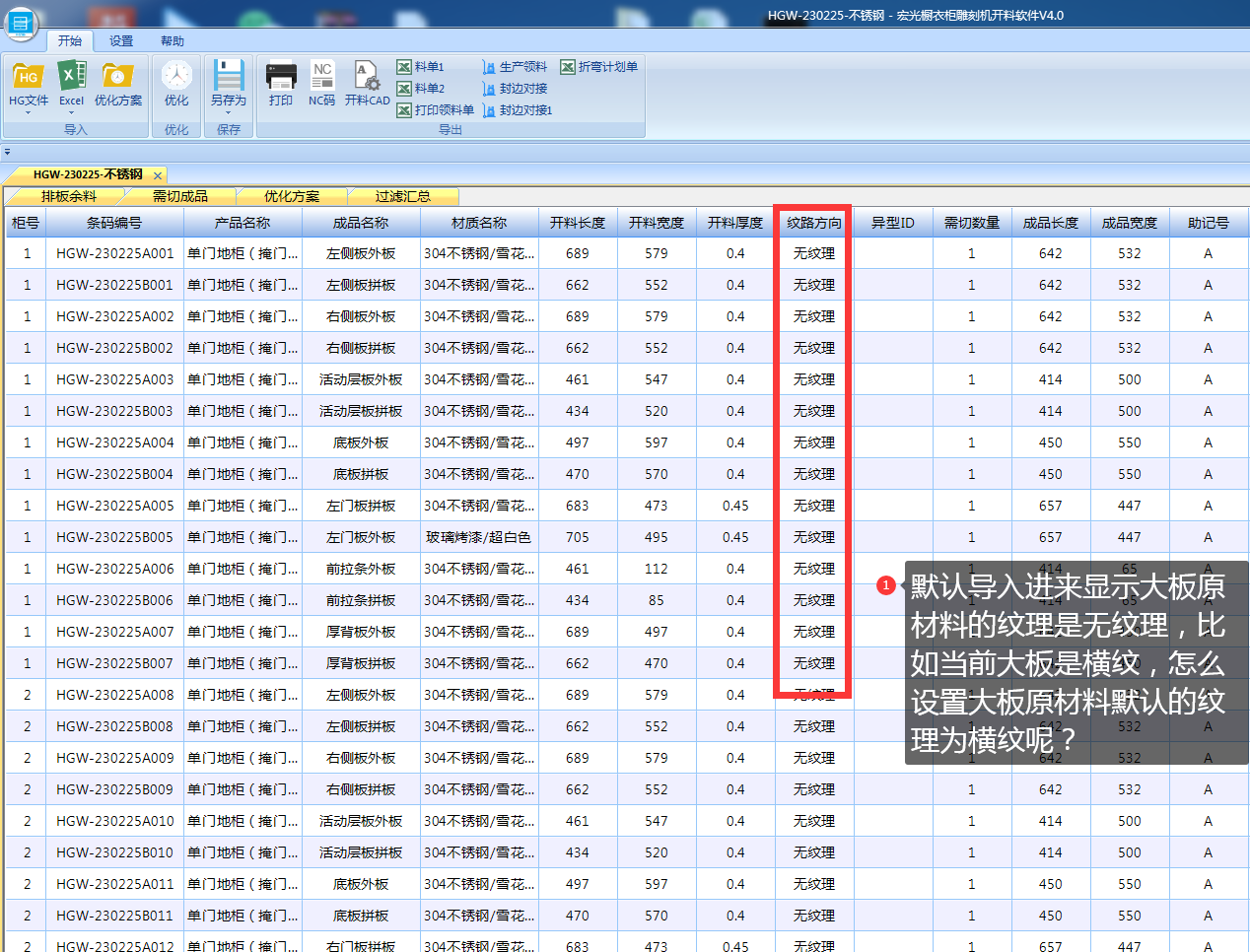

第1步:正常情况下,我们导入单子进行优化,软件默认显示的纹路方向是【无纹理】,表示大板原材料本身的纹理为无纹理。如果我们有特殊需求,大板本身是有纹理的,需要单子一导入板件就显示大板实际的纹理,该如何操作呢,如下图所示:

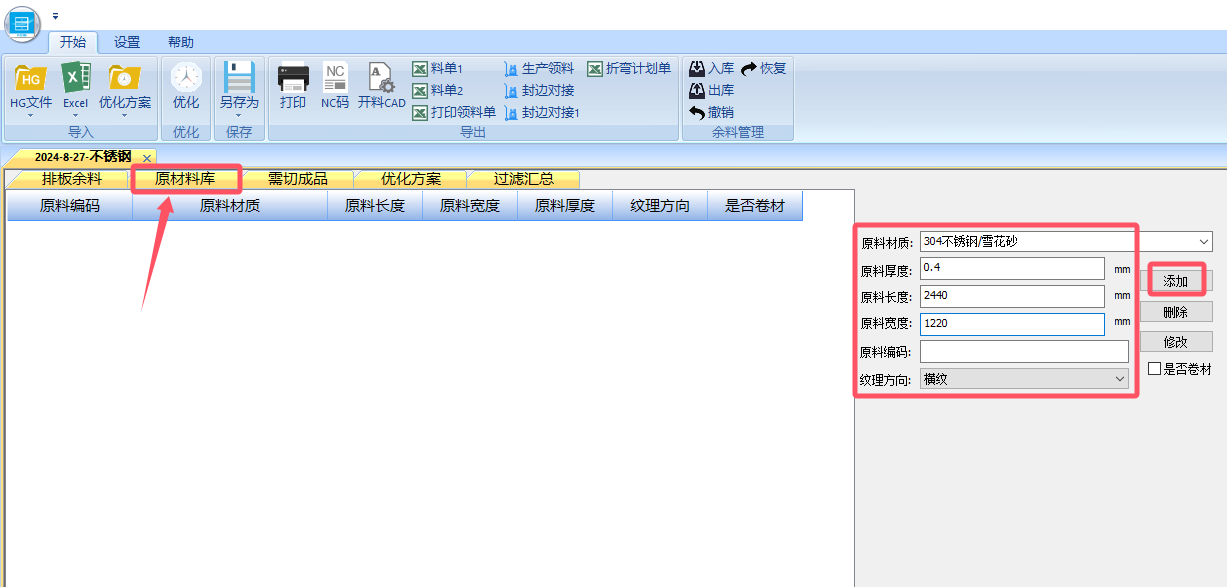

第2步:进到激光开料软件界面之后,点击【原材料库】,然后根据自己大板的原材料信息依次将板件原料材质、原料厚度、原料长度、原料宽度、纹理方向填写好,然后点击【添加】。比如当前板件原料材质设置为:304不锈钢/雪花砂,原料厚度设置为:0.4、原料长度设置为2440,原料宽度设置为1220,纹理方向设置为横纹(注意:软件显示的横纹就是实际大板原材料的竖纹),如下图所示:

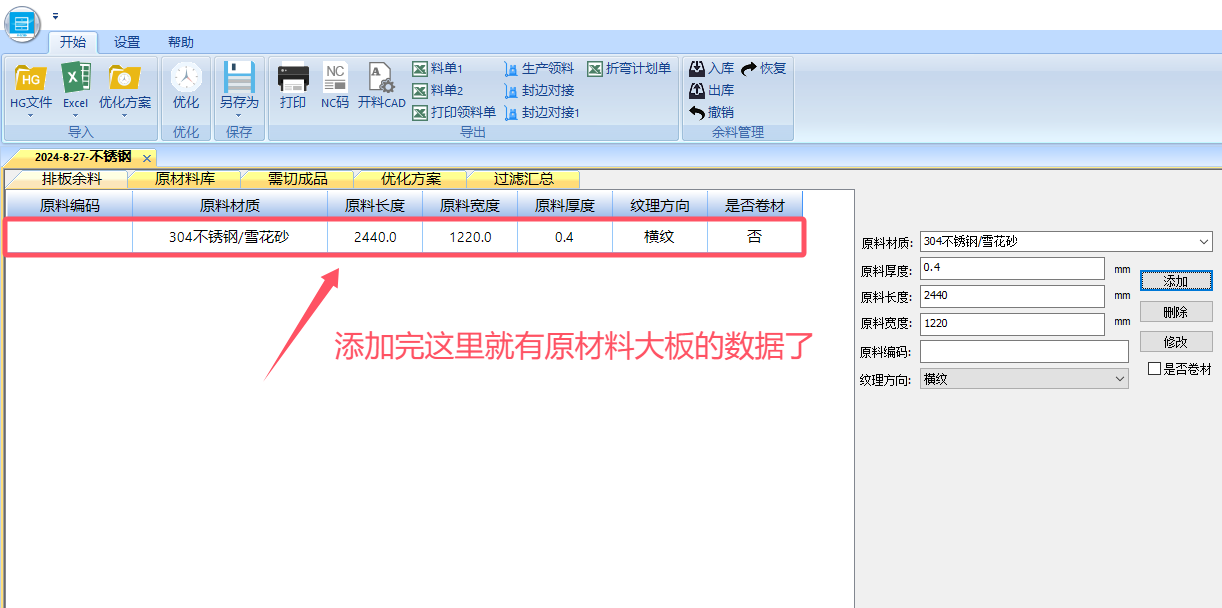

第3步:添加完就可以看到,原材料库界面就有原材料大板的数据了,如下图所示:

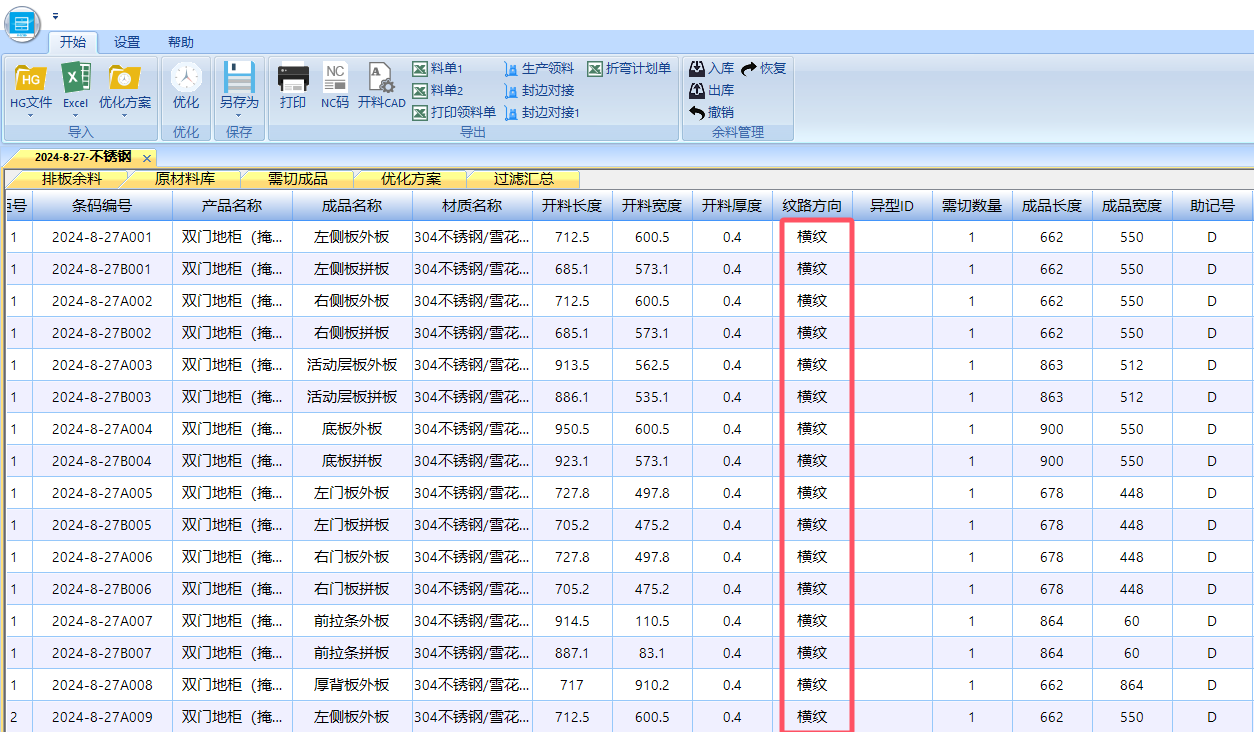

第4步:设置完之后,导入单子,只要导入的单子材质、厚度能吻合所设置的原材料数据,则单子导入进来板件纹理会自动变成横纹(注意:软件显示的横纹就是实际大板原材料的竖纹)。如下图所示:

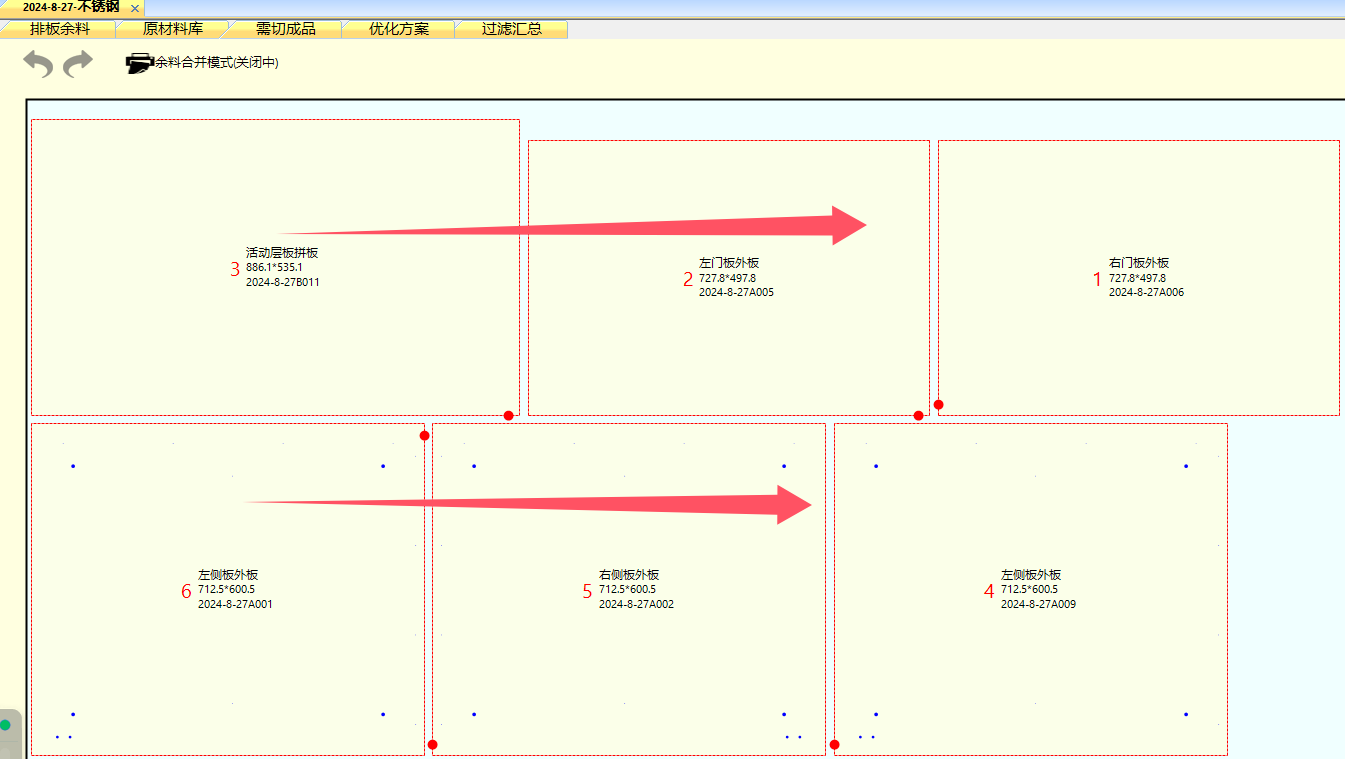

第5步:点击优化之后,也可以看到板件是横向排版了,如下图:
温馨提示:
